Constat terrain : près de 40% des retards lors d’un raccordement, d’un changement de FAI ou d’un déménagement (pro comme perso) sont liés à une impossibilité d’identifier la prise PTO. En tant qu’architecte d’infrastructure, je le répète souvent à mes clients : la Prise Terminale Optique n’est pas qu’un simple boîtier mural en plastique. C’est le point de démarcation légal et technique absolu entre le réseau public FTTH et votre infrastructure privée. Ce guide décortique son fonctionnement, vous aide à localiser à coup sûr son précieux numéro d’identification, et détaille les spécificités d’installation pour les entreprises et les particuliers afin de garantir une connectivité sans faille.
Qu’est-ce qu’une prise PTO (Point de Terminaison Optique) ?
Pour comprendre les enjeux liés à la maintenance et au raccordement de votre accès internet, il faut d’abord définir la fonction première du boîtier PTO. Il s’agit de l’interface physique finale, totalement passive (sans alimentation électrique), qui délivre le signal très haut débit (FTTH – Fiber To The Home/Hole) au sein de vos locaux.
Le rôle de point de démarcation légal et technique
Dans l’architecture des télécoms, le PTO définit une frontière de responsabilité stricte. Tout ce qui se trouve en amont de cette prise (câbles dans la rue, armoires de quartier, raccordement sur le palier) relève de la responsabilité exclusive de l’opérateur d’infrastructure et de votre Fournisseur d’Accès Internet (Orange, Free, Bouygues, SFR). Tout ce qui se trouve en aval (la box, le routeur, vos switchs, votre pare-feu) relève de votre infrastructure privée.
Cette démarcation offre un rôle d’isolation crucial. Lorsqu’une panne réseau survient, ce boîtier permet aux techniciens d’intervenir et de brancher un réflectomètre optique (OTDR) pour diagnostiquer la ligne sans jamais avoir à interagir avec votre réseau interne. C’est une garantie de sécurité à la fois pour la confidentialité de vos données et pour l’intégrité du réseau public.
La place du PTO dans l’architecture réseau FTTH

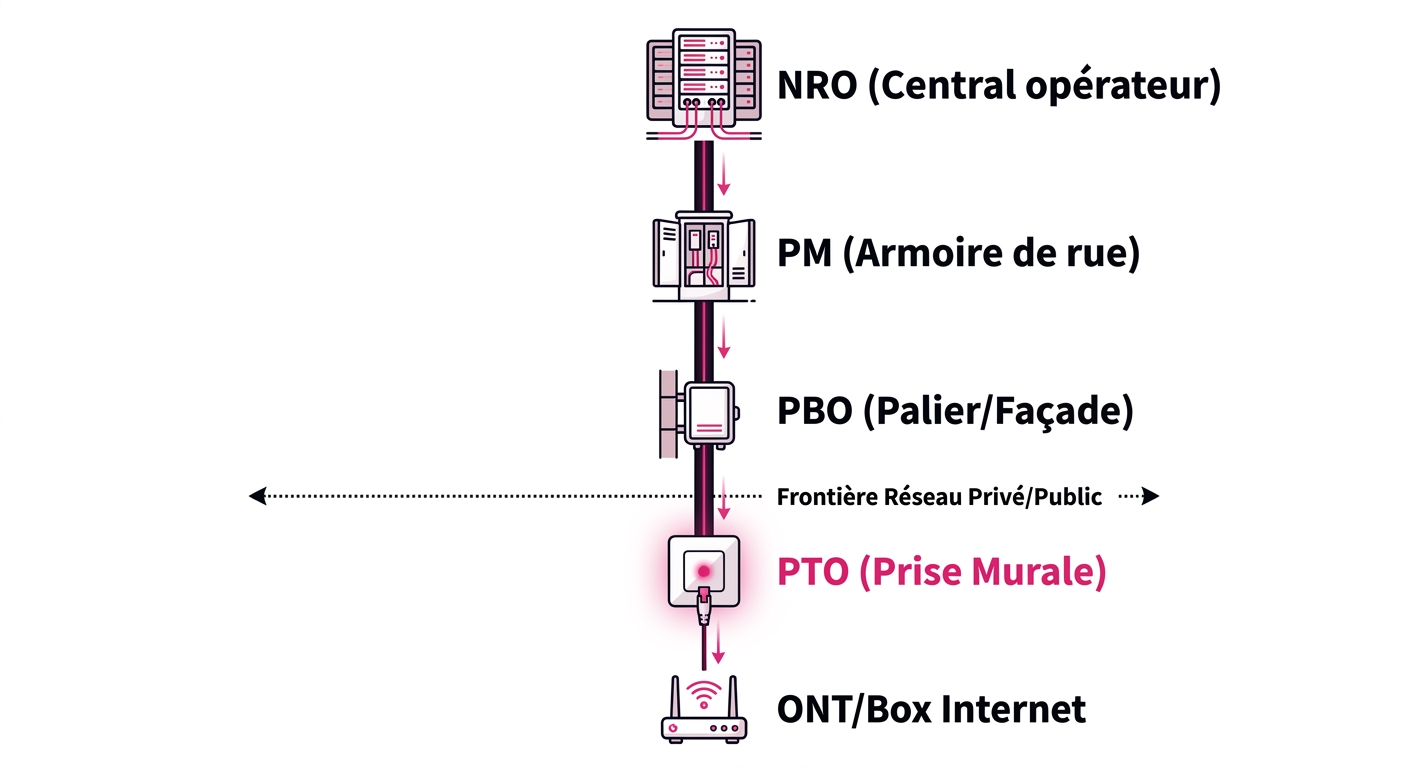

La fibre optique suit un cheminement précis depuis les serveurs centraux jusqu’à votre bureau ou votre salon. Le signal lumineux traverse plusieurs points de concentration successifs. Comprendre cette chaîne logique permet de mieux appréhender les délais d’intervention et la localisation potentielle d’une coupure matérielle.
Le trajet démarre au NRO, traverse de longs segments urbains jusqu’à une armoire de mutualisation, se divise pour desservir un immeuble ou un groupe de maisons, pour finalement s’épanouir dans votre prise murale, prête à être convertie en signal électrique classique par votre équipement actif.
Glossaire technique : La chaîne de la fibre optique (FTTH) de A à Z
- NRO (Nœud de Raccordement Optique) : Le central de l’opérateur. Il abrite les équipements actifs (OLT) qui injectent la lumière dans les fibres vers toute une zone urbaine.
- PM (Point de Mutualisation) : L’armoire de rue ou de quartier. C’est ici que les réseaux des différents opérateurs commerciaux viennent se connecter à la fibre finale allant vers votre logement.
- PBO (Point de Branchement Optique) : Le boîtier répartiteur souvent situé sur le palier d’un immeuble ou sur un poteau dans la rue. Il relie le réseau vertical du bâtiment à votre prise.
- PTO (Prise Terminale Optique) : Votre boîtier mural, la fin du réseau public.
- ONT (Optical Network Terminal) : Le convertisseur actif. Il transforme le signal lumineux issu du PTO en signal électrique exploitable (Ethernet RJ45). Il est souvent intégré directement dans les box internet modernes.
Le numéro de PTO (référence FI) : comment l’identifier à coup sûr ?
C’est l’identifiant le plus critique de votre installation. Ce numéro d’identification unique (souvent formaté avec les lettres FI) est la « plaque d’immatriculation » de votre ligne. Sans lui, souscrire à une nouvelle offre ou changer d’opérateur relève du parcours du combattant, entraînant souvent la reprogrammation d’un technicien et des frais d’installation évitables.
L’inspection physique du boîtier mural

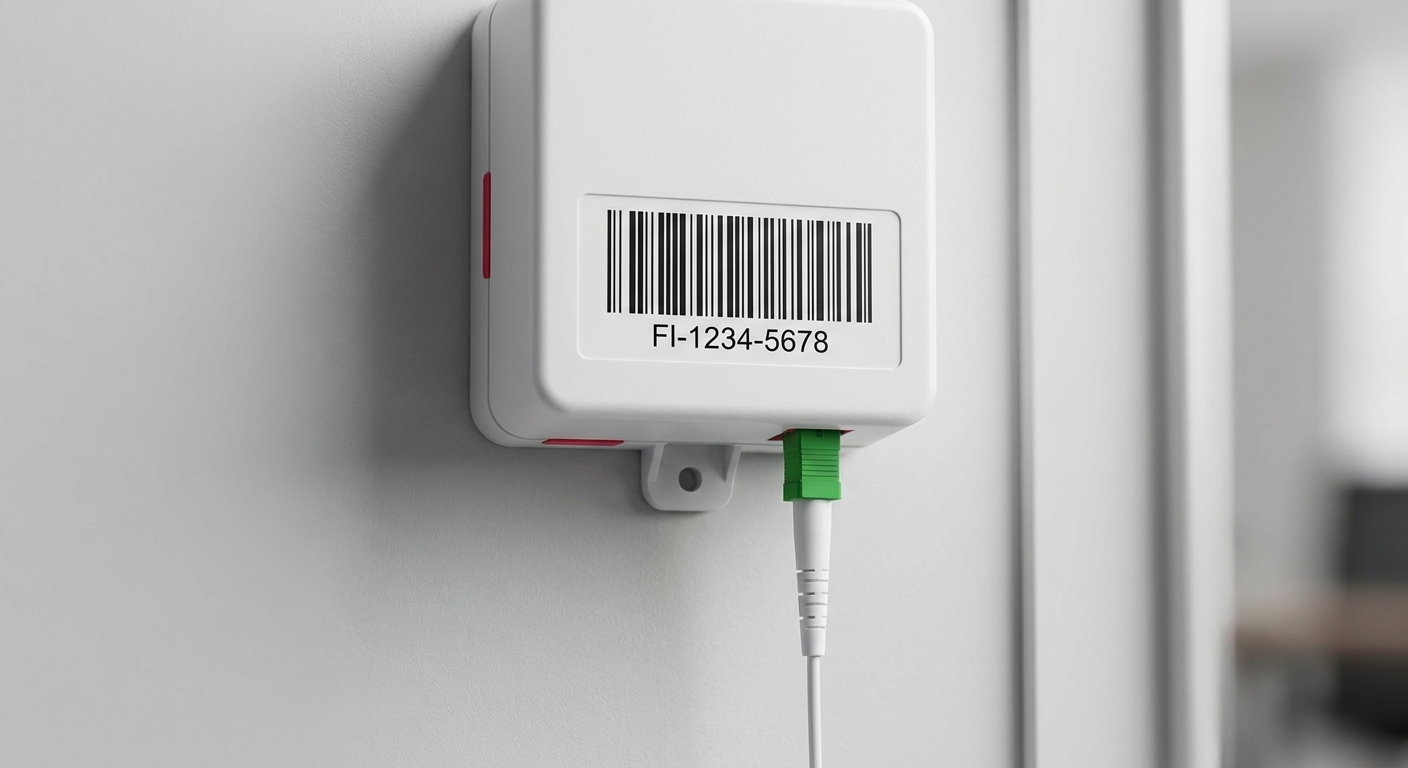

Dans 90% des installations récentes, la référence est imprimée sur une étiquette physique collée directement sur la prise PTO. Sur le terrain, je vous conseille de regarder la façade du boîtier en plastique blanc. Selon les fabricants de matériel (Nexans, 3M, Acome…), cette étiquette peut aussi se cacher sous un petit clapet protecteur soulevable ou sur une languette en plastique coulissante sur le côté ou le dessous du boîtier.
Ne vous fiez pas au design de la prise, mais concentrez-vous sur le format du texte. Vous y trouverez souvent un code-barres ou un QR code, accompagné d’une suite de caractères bien spécifique.
Les alternatives administratives (loi et espace client)
Que faire si l’étiquette est arrachée, jaunie par le soleil ou recouverte de peinture ? C’est un problème très fréquent sur les installations datant des débuts du déploiement FTTH. Inutile de démonter la prise, vous n’y trouverez rien à l’intérieur.
La solution se trouve du côté de l’administratif. Suite aux réglementations mises en place par l’ARCEP en 2023 et 2024, les opérateurs ont désormais l’obligation légale de faire figurer le numéro de votre prise PTO sur vos factures mensuelles détaillées, ainsi que dans votre espace client en ligne (généralement dans la section « Mes informations de ligne » ou « Mon équipement »). Si vous emménagez, demandez systématiquement ce numéro à l’ancien occupant ou au propriétaire : c’est un gain de temps inestimable.
Guide d’identification : Comprendre les formats de référence
| Format de référence | Exemple type | Contexte et spécificités |
|---|---|---|
| Format universel ARCEP | FI-1234-5678 | C’est le standard national actuel. Les lettres « FI » sont suivies de chiffres ou de lettres alphanumériques. C’est le format le plus simple à traiter pour un changement de FAI. |
| Format alphanumérique | AA-BBBB-BBBB/C ou OO-XXXX-XXXX /C | Ancien format encore très présent. Le « /C » final est crucial car il indique parfois le port précis à utiliser sur une prise multifibres. |
| Format opérateur spécifique | UG-123…, A-456… ou F-789… | Formats plus rares correspondant aux tout premiers déploiements en ZTD (Zone Très Dense) par des opérateurs spécifiques. |

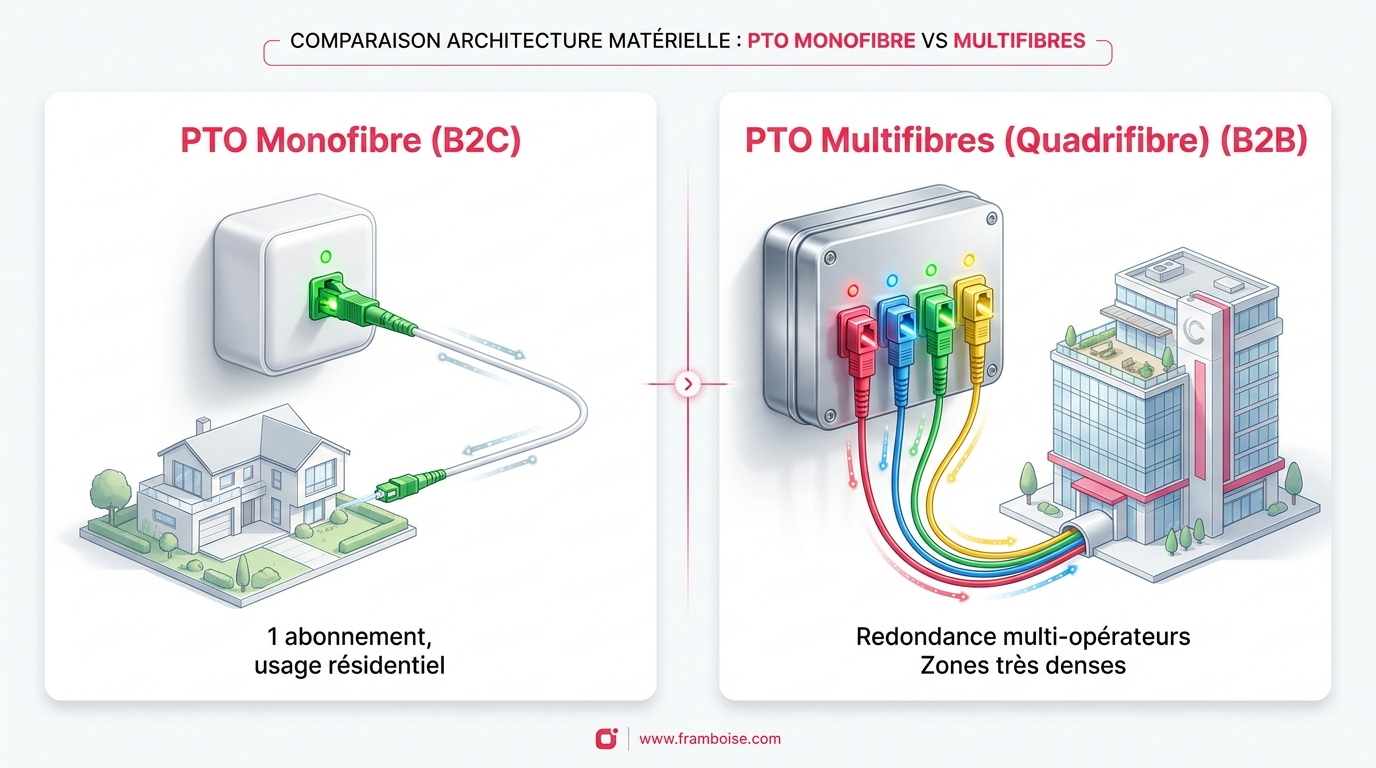

Architecture matérielle : PTO Monofibre vs Multifibres
Tous les locaux n’ont pas les mêmes besoins en termes de résilience réseau ou de capacité de raccordement. C’est pourquoi l’infrastructure FTTH a prévu plusieurs normes matérielles. Selon votre localisation et l’ancienneté de votre immeuble, vous pouvez être confronté à des boîtiers d’une architecture très différente.
Le boîtier monofibre : le standard résidentiel
Dans la grande majorité des Zones Moins Denses (ZMD), le déploiement classique prévoit la pose d’un boîtier PTO monofibre. Une seule soudure optique y est réalisée, ce qui signifie qu’une seule « fibre » physique relie votre domicile au point de mutualisation dans la rue.
Le fonctionnement est binaire et efficace : le câble de raccordement (la jarretière) relie l’unique port optique de votre prise à l’ONT ou à la box internet. Lors d’un changement d’opérateur sur ce type d’infrastructure, la bascule se fait au niveau de l’armoire de rue (le technicien débranche la fibre de l’opérateur A pour la brancher sur le tiroir optique de l’opérateur B).
Les boîtiers multifibres (Bi et Quadri) pour les entreprises et ZTD
En Zone Très Dense (ZTD), particulièrement dans les grandes agglomérations, l’ARCEP impose souvent le déploiement de boîtiers bi-fibres ou quadri-fibres. Le principe ? Au lieu d’amener un seul brin optique, on en amène deux ou quatre jusqu’à la prise. L’objectif initial était d’éviter qu’un opérateur qui raccorde un immeuble ne monopolise l’accès technique, permettant à chaque concurrent d’avoir sa propre fibre dédiée (« fibre dédiée au logement »).
Dans un contexte professionnel, c’est un atout stratégique majeur. Une PME peut souscrire à deux opérateurs différents sur le même boîtier PTO. Par exemple, une ligne principale chez Orange sur le port rouge, et une ligne de secours (backup) chez un opérateur d’infrastructure B2B sur le port bleu. Ce setup physique, couplé à un routeur configuré en failover (multi-WAN), garantit une redondance de connexion de très haut niveau. Chaque port est généralement identifié par un code couleur universel : rouge, bleu, vert, et jaune.
Emplacement et installation : bonnes pratiques résidentielles et B2B
L’emplacement physique du PTO est une décision qui se prend le jour du raccordement initial, et qui est techniquement très complexe à modifier par la suite. Cet emplacement conditionne non seulement la couverture de votre réseau local, mais aussi la viabilité de votre infrastructure sur le long terme.
Les règles d’installation en environnement résidentiel
Dans les logements modernes (post-2016), la norme NF C 15-100 impose l’installation du PTO dans la GTL (Gaine Technique Logement), directement à côté de votre tableau électrique et de votre coffret de communication (baie de brassage domestique). C’est la configuration idéale : la box est enfermée dans le tableau, et internet est redistribué proprement dans toutes les pièces via le câblage RJ45 mural.
Pour les logements plus anciens, le raccordement se fait souvent en apparent jusqu’au salon. Attention ici à la fragilité mécanique du câble : la fibre optique est constituée de silice (verre). Elle ne supporte pas les angles droits ni les pliures brusques. Un rayon de courbure inférieur à 30 mm entraînera une « atténuation » du signal lumineux, causant des pertes de paquets, voire la casse interne irréversible du brin.
Les exigences de déploiement en infrastructure d’entreprise
En environnement B2B, la prise PTO doit obligatoirement être centralisée au niveau du local serveur (la salle IT) ou dans la baie de brassage principale. Ne laissez jamais un technicien l’installer sous un bureau ou dans une zone de passage simplement « parce que c’est plus rapide ».
Le défi B2B réside dans le compromis entre accessibilité et sécurité physique. Le PTO doit être facilement accessible pour un technicien opérateur extérieur intervenant sur une panne, tout en étant protégé dans un rack fermé à clé pour garantir l’intégrité du réseau interne (Tier 1 physical security) et éviter les débranchements accidentels par le personnel d’entretien.
Check-list : Déménagement ou transfert de locaux B2B, les réflexes PTO
- ✅ Anticiper l’identifiant : Demandez systématiquement le numéro de PTO au précédent locataire ou au gestionnaire du parc immobilier avant même de signer le bail d’accès.
- ✅ Audit visuel : Localisez physiquement la prise dans le local serveur et prenez une photo nette de l’étiquette ainsi que de l’état des ports.
- ✅ Vérification d’intégrité : Contrôlez visuellement que le boîtier mural n’est pas fissuré, à moitié arraché du mur, ou recouvert de poussière industrielle (l’optique déteste la poussière).
- ✅ Communication FAI : Communiquez l’identifiant exact (FI-…) dès le premier appel de souscription. Cela permet d’activer la ligne logiquement sans nécessiter l’envoi facturé d’un technicien sur site.
Dépannage et diagnostic : que vérifier avant d’appeler l’assistance ?
Le boîtier PTO est un équipement passif. Il ne contient pas d’électronique, ne chauffe pas, et ne « plante » pas informatiquement. Par conséquent, lorsqu’une panne survient au niveau de cette interface, le problème est presque exclusivement de nature physique et mécanique. Voici les contrôles de premier niveau à effectuer pour cerner le problème.
Les vérifications de niveau 1 : la jarretière et les voyants
Le point de défaillance numéro un de toute installation fibre se situe entre le boîtier mural et votre box : c’est la jarretière optique (le câble souvent noir ou blanc à embouts verts). Inspectez minutieusement son cheminement. Un câble écrasé par le pied d’un meuble lourd, pincé dans une porte ou excessivement enroulé est la cause principale d’une perte d’accès. Assurez-vous ensuite du bon enfoncement des connecteurs. Le détrompeur (le clip en plastique) doit faire un clic audible. Attention : respectez les couleurs ! Un connecteur vert (SC/APC, bout biseauté) ne doit jamais être branché de force dans un port bleu (SC/UPC, bout plat), sous peine de détruire irrémédiablement la lentille.
Pour confirmer que le signal n’arrive plus jusqu’à vous, référez-vous aux voyants de votre équipement actif (votre box ou votre ONT). Le boîtier PTO n’a pas de voyant. Si vous observez une diode étiquetée « LOS » (Loss of Signal) clignotant en rouge sur la box, cela certifie une coupure du signal lumineux, soit dans vos locaux (câble endommagé), soit sur le réseau extérieur de l’opérateur.
Les limites de l’intervention utilisateur
En tant qu’expert, mon conseil le plus ferme est le suivant : n’ouvrez jamais une prise PTO. Si la vérification de la jarretière ne donne rien, votre périmètre d’action s’arrête là. Tenter de démonter le capot du PTO pour vérifier la soudure optique vous expose à deux risques majeurs.
Le premier est matériel : les fibres nues à l’intérieur ont le diamètre d’un cheveu et la moindre manipulation hasardeuse provoquera une rupture, entraînant une intervention de réparation qui vous sera lourdement facturée par l’opérateur (généralement entre 150 et 300 euros). Le second est physique : le laser infrarouge qui transite par la fibre est invisible à l’œil nu mais reste concentré. Exposer directement sa rétine à une fibre active en tentant de regarder « s’il y a de la lumière » peut causer des dommages oculaires irréversibles.
Conclusion
La Prise Terminale Optique (PTO) est bien plus qu’une simple commodité murale : c’est la clé de voûte de votre infrastructure numérique à très haut débit. De l’identification rigoureuse de sa référence FI à son placement stratégique dans une baie informatique, sa gestion proactive conditionne directement la rapidité de vos démarches administratives et la stabilité de votre réseau. En maîtrisant ces fondamentaux, vous reprenez le contrôle de votre environnement technologique face aux opérateurs.
Avez-vous réussi à localiser facilement le numéro de votre prise PTO lors de votre dernier changement d’opérateur, ou avez-vous dû faire face à un boîtier ancien sans étiquette ? Partagez votre expérience avec la fibre en commentaire.
