Code couleur fibre optique : norme TIA-598, connecteurs et guide d’identification

En février 2026, lors de l’audit d’une salle serveurs dans une zone d’activité de l’agglomération rennaise, il m’a fallu deux jours pour reconstituer le plan de brassage d’une trentaine de liens optiques : aucune étiquette, deux générations de câbles mélangées, et des jarretières bleues et vertes rangées dans le même tiroir. Une baie de brassage ou un point de mutualisation mal documenté est un cauchemar technique, et c’est le cas le plus fréquent. Dans l’architecture réseau optique, la couleur d’un câble ou d’un connecteur n’a absolument rien d’un choix esthétique. C’est une donnée critique, dictée par des normes strictes (dont la fameuse TIA-598), qui indique les caractéristiques physiques, les performances et le routage du signal. Comprendre et appliquer ces codes couleurs, c’est prévenir les erreurs de brassage, réduire drastiquement le temps de réparation (MTTR) et, surtout, éviter la destruction physique de votre matériel actif lors des raccordements.

La norme TIA-598 : le standard international de repérage optique

Pour qu’un technicien intervenant à Tokyo, Paris ou New York puisse instantanément comprendre la topologie d’un câble, l’industrie a dû s’entendre sur un langage commun. C’est le rôle fondamental de la norme TIA-598 (éditée par la Telecommunications Industry Association). Tout comme l’harmonisation du cuivre que j’analyse en détail dans mon guide technique définitif sur le code couleurs RJ45, la TIA-598 structure l’optique de la gaine extérieure jusqu’au cœur de silice.

L’identification extérieure : les couleurs des gaines

Le premier niveau d’information visuelle se situe sur la gaine du câble (ou jacket). La couleur vous indique immédiatement avec quelle génération et quel type de fibre vous travaillez, prévenant ainsi les erreurs d’atténuation fatales pour l’architecture réseau. Voici les correspondances standards :

• Jaune (Monomode OS1/OS2) : Conçue pour les longues distances (plusieurs dizaines de kilomètres) et les très hauts débits grâce à un cœur extrêmement fin (généralement 9µm) où la lumière se propage en ligne droite.
• Orange (Multimode OM1/OM2) : Les anciennes générations de fibres pour courtes distances (cœur de 62.5µm ou 50µm). Elles sont aujourd’hui considérées comme obsolètes pour les nouveaux déploiements à haut débit.
• Aqua / Turquoise (Multimode OM3/OM4) : Le standard actuel dans les datacenters pour le 10 GbE, 40 GbE et 100 GbE sur des distances inférieures à 400 mètres.
• Vert Citron / Lime Green (Multimode OM5) : La dernière génération optimisée pour le multiplexage par répartition en longueur d’onde courte (SWDM), permettant de quadrupler la capacité sur une seule paire de fibres.

Si vous fusionnez par erreur un brin jaune (9µm) avec un brin orange (50µm), vous subirez une perte d’insertion massive (atténuation), rendant la liaison inopérante. Contrairement à ce qu’on lit parfois, ce n’est pas le laser d’émission qui est en danger dans ce cas de figure : c’est le budget optique de la liaison qui s’effondre, et le lien ne monte tout simplement pas.

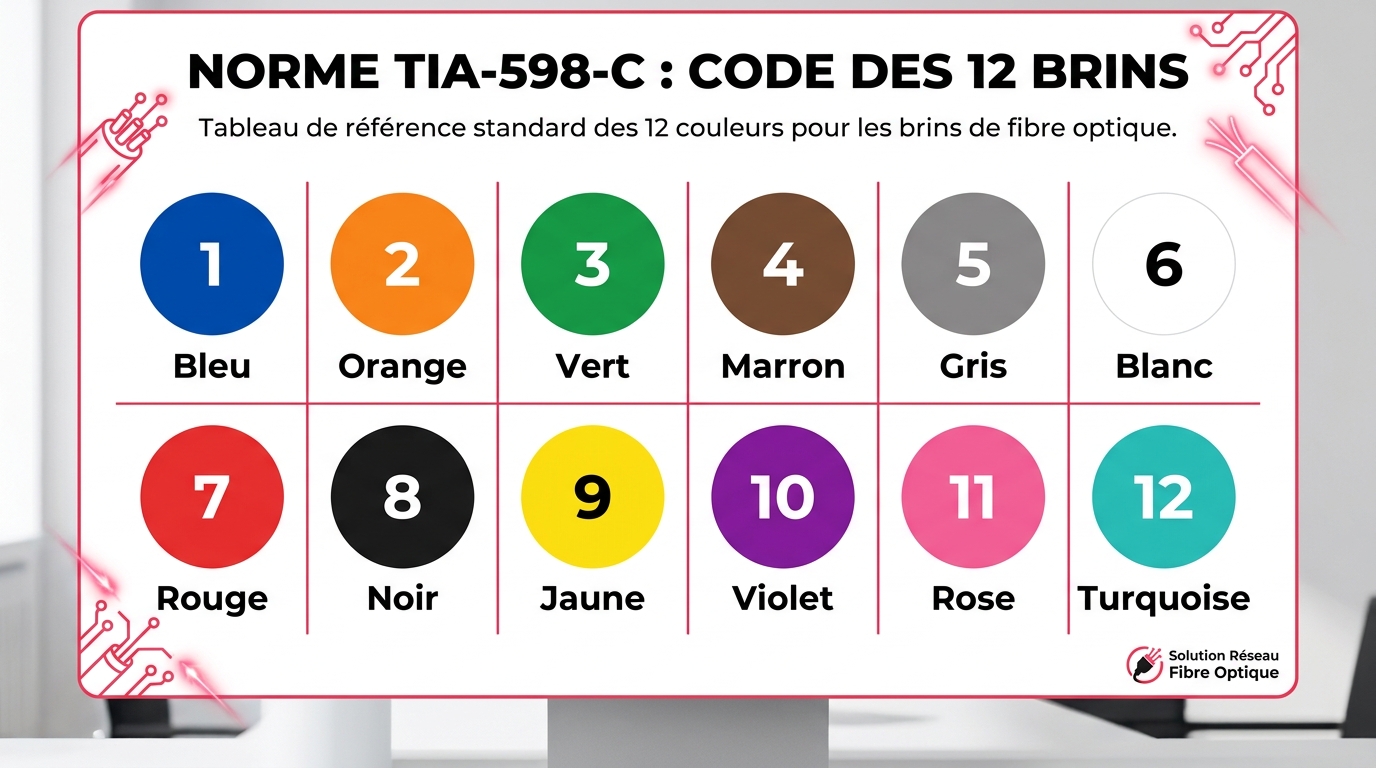

Le code des 12 couleurs pour les brins internes

À l’intérieur de la gaine, les choses se compliquent. Un câble peut contenir de quelques brins à plusieurs centaines de fibres. Pour s’y retrouver, on utilise une séquence de 12 couleurs, répétée de tube en tube. Attention toutefois à un piège que la plupart des guides passent sous silence : cette séquence n’est pas universelle. Deux codes coexistent en France, et ils ne donnent pas les mêmes couleurs aux mêmes positions.

Pour les câbles de haute capacité (48, 96, 144, voire 288 fibres ou plus), on utilise un système de « sous-tubes » ou de rubans. Le principe est ingénieux : le premier tube est bleu (et contient 12 fibres allant du bleu au turquoise), le deuxième tube est orange (contenant aussi 12 fibres), et ainsi de suite. Une fois les 12 couleurs de tubes épuisées, on repart pour un cycle en ajoutant un système de rang, matérialisé par une bague ou un liseré noir sur le micromodule. La règle est précise : les fibres 1 à 144 sont regroupées dans des micromodules de rang 0, sans bague ; les fibres 145 à 288 dans des micromodules de rang 1, portant une bague ou un liseré noir ; au-delà, on passe au rang 2 avec deux bagues. Une subtilité de plus, souvent source d’erreur : sur les micromodules, la dixième couleur n’est pas le noir mais le vert clair, précisément pour éviter la confusion avec le liseré noir de rang.

Tableau de référence : les deux codes 12 couleurs en vigueur en France

Le premier tableau est celui du code FOTAG (IEEE 802.8), aligné sur la logique TIA-598 : c’est celui que suivent la plupart des opérateurs et des constructeurs. C’est la table de multiplication du technicien réseau, à garder à portée de main en intervention.

Mais Orange, premier opérateur d’immeuble en France, n’utilise pas cet ordre. Sur ses câbles, la séquence est différente dès la première position, et c’est la source d’erreur numéro un du technicien qui arrive avec le mauvais tableau. Voici la correspondance à connaître :

Le réflexe à prendre avant toute intervention est donc systématiquement le même : identifier l’opérateur d’immeuble du câble avant d’ouvrir le tableau, et non l’inverse.

Connecteurs UPC vs APC : quand la couleur protège le matériel

Au-delà du câble en lui-même, la connectique à l’extrémité de la fibre utilise un code couleur binaire strictement lié à la géométrie du polissage du verre. Ignorer cette règle est sans conteste l’erreur la plus coûteuse et destructrice que je vois lors des déploiements optiques.

Le connecteur Bleu : Polissage UPC (Ultra Physical Contact)

Un connecteur dont le corps ou le manchon est bleu indique un polissage UPC. Cela signifie que la face terminale de la fibre est polie à un angle droit (0 degré) avec une légère courbure convexe pour optimiser le contact des cœurs.

Cas d’usage : L’UPC est le standard historique. Il est privilégié dans les datacenters, les SAN (Storage Area Networks) et les réseaux d’entreprise internes (LAN optique). S’il offre une excellente performance d’insertion, son taux de réflexion (Return Loss d’environ -50dB) montre des limites face aux lasers très puissants ou aux signaux vidéo RF.

Le connecteur Vert : Polissage APC (Angled Physical Contact)

Le connecteur vert désigne un polissage APC. Ici, la face de la fibre est biseautée avec un angle très précis de 8 degrés. Cette asymétrie volontaire fait que toute réflexion lumineuse (qui rebondirait inévitablement vers la source) est déviée vers la gaine absorbante (le « cladding ») plutôt que de retourner vers le laser émetteur.

Cas d’usage : Le vert (APC) est devenu le standard absolu pour les réseaux très haut débit FTTx (fibre jusqu’à l’abonné), les transmissions de vidéo sur IP, et les déploiements des Fournisseurs d’Accès Internet (FAI), car son Return Loss est excellent (-60dB ou mieux).

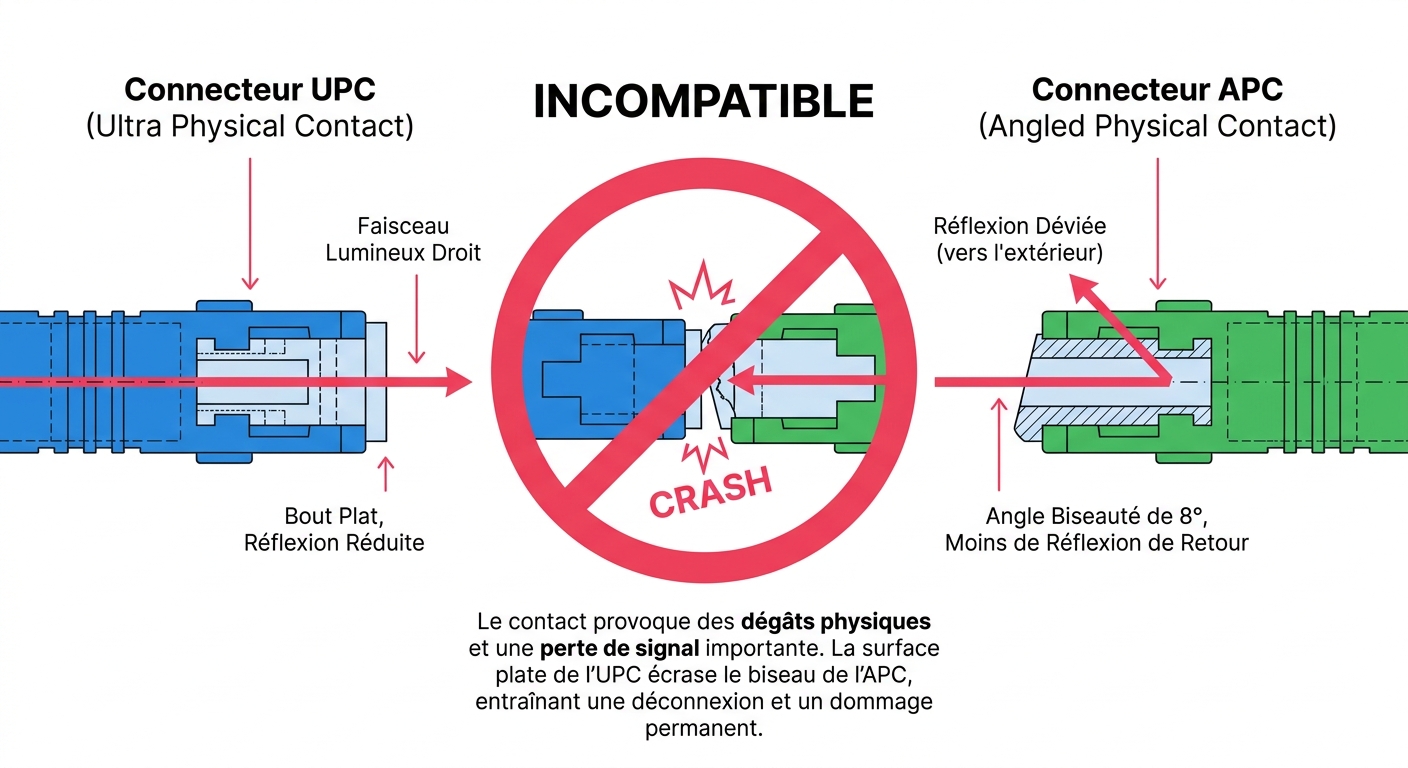

Point de vigilance technique : DANGER : Règle d’incompatibilité UPC / APC

ALERTE CRITIQUE : Un connecteur Bleu (UPC, plat) et un connecteur Vert (APC, angle de 8°) ne doivent JAMAIS être couplés dans un raccord. L’incompatibilité physique est totale.

Conséquence de ce branchement croisé : les deux pointes de verre (l’une plate, l’autre pointue) vont s’écraser l’une contre l’autre. Vous provoquerez instantanément un écrasement irréversible du cœur de silice, générant une perte de signal massive (> 3dB) et un endommagement irréversible des faces terminales et des ferrules, des deux côtés. La jarretière est bonne à jeter, et le raccord ou le pigtail de l’équipement doit être remplacé. Ce n’est pas l’électronique de la carte optique qui grille, c’est la connectique qui est ruinée, mais la facture et l’immobilisation sont bien réelles.

Réseaux FTTH en France : le code couleur des opérateurs (ARCEP)

Le déploiement massif de la fibre optique jusqu’à l’abonné (FTTH) en France a nécessité une codification spécifique, pour que les techniciens d’opérateurs concurrents puissent intervenir sur une infrastructure mutualisée sans sectionner les lignes voisines. Une précision s’impose d’emblée, car la confusion est générale sur le sujet : ce que l’ARCEP a normalisé depuis janvier 2013, c’est l’identifiant de la ligne FTTH apposé sur la PTO de l’abonné, pas l’attribution d’une couleur à chaque fournisseur d’accès. Cette dernière relève de conventions d’exploitation.

Au Point de Mutualisation (PM) : le repérage opérateur

Dans les armoires de rue (PM), la couleur est un outil d’attribution commerciale et de brassage croisé : chaque opérateur commercial dispose de tiroirs repérés par une couleur. La correspondance la plus souvent rencontrée sur le terrain est rouge pour Free, jaune ou orange pour Orange, bleu pour SFR et vert pour Bouygues Telecom. Il faut cependant la manier avec prudence : elle n’est fixée par aucun texte, les sources se contredisent entre elles, et elle peut varier selon l’opérateur d’infrastructure et la zone de déploiement. Sur site, on lit l’étiquetage du tiroir, on ne déduit rien de la couleur seule.

Cette signalétique est censée fluidifier le changement de FAI. Par exemple, comme je le détaille dans mon analyse technique des blocages de raccordement à l’étape 4 chez Free Optique, un technicien devant migrer un client d’Orange vers Free n’aura qu’à déplacer la jarretière optique du bloc « Jaune » vers la position dédiée sur le bloc « Rouge » au PM.

La Prise Terminale Optique (PTO) chez l’abonné : mythes et réalités

Lorsqu’on audite le matériel du client final, on trouve souvent des boîtiers muraux multi-ports dotés de détrompeurs aux 4 couleurs citées ci-dessus. Mais il y a un gouffre entre le schéma théorique et la réalité du terrain.

Pour des raisons de coûts et d’efficacité, l’immense majorité des déploiements actuels sont des réseaux « monofibres ». Cela signifie qu’un seul fil de verre relie l’armoire de rue à votre salon. Par conséquent, comme je l’explique en profondeur dans mon guide technique sur la prise PTO Fibre, la multiplicité des couleurs sur la prise murale n’a bien souvent plus d’importance réelle. Le signal actif arrive sur un seul port, celui qu’a retenu le technicien lors du raccordement.

La règle d’or du diagnostic : si votre routeur synchronise et affiche l’heure ou un voyant vert, ne modifiez JAMAIS le branchement sous prétexte de respecter un code couleur obsolète.

Guide pratique : Abonnés FTTH : Sur quel port brancher votre box internet ?

• Étape 1 : Regardez la couleur de l’embout de votre jarretière (le câble fourni par votre FAI). Il est presque toujours Vert (APC).
• Étape 2 : Inspectez votre prise murale (PTO). Si elle possède un port optique unique, branchez-y le câble directement, peu importe la couleur du clapet.
• Étape 3 : Si votre PTO comporte 4 ports (Rouge, Bleu, Vert, Jaune), ne testez pas les ports au hasard : la réponse est écrite sur l’étiquette de votre prise. L’identifiant normalisé par l’ARCEP y figure sous la forme OO-XXXX-XXXX/C, et c’est le suffixe qui vous intéresse : /R pour le port rouge, /B pour le bleu, /V pour le vert, /J pour le jaune. Un suffixe Z signifie qu’il n’y a pas de fibre partagée mais une fibre dédiée par opérateur. Branchez sur le port désigné par ce suffixe, et rien d’autre.
• Étape 4 : Veillez à aligner l’ergot de détrompage et ne forcez jamais l’insertion. Le clic doit être fluide.

Bonnes pratiques de câblage pour les infrastructures d’entreprise

L’application rigoureuse de la TIA-598 est la fondation, mais pour les grandes entreprises, l’exigence opérationnelle va bien au-delà. Une infrastructure saine nécessite l’implémentation de processus de repérage additionnels pour sécuriser les flux de données et accélérer la résolution des incidents.

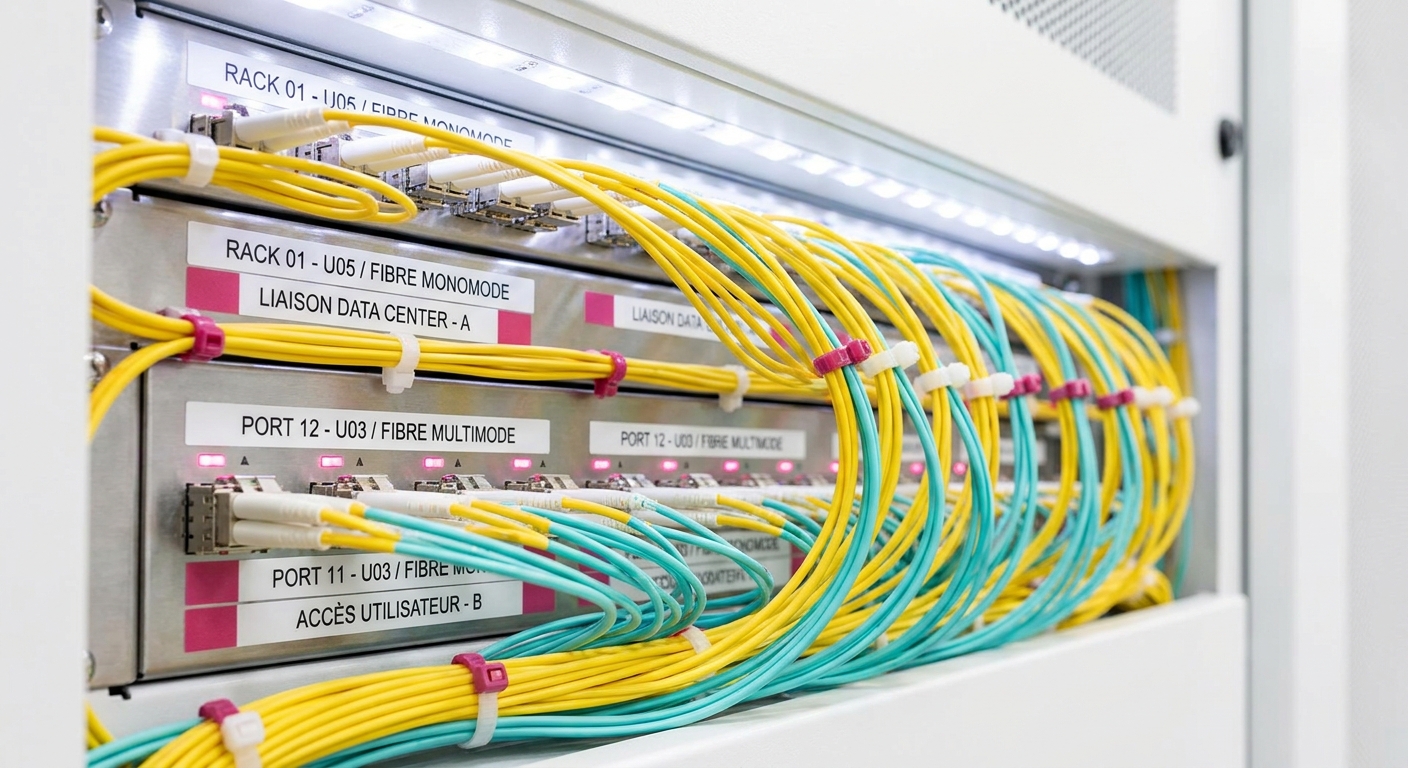

Le repérage additionnel et l’impact sur le MTTR

Dans un datacenter d’entreprise, se fier uniquement au jaune de la gaine OS2 ne suffit pas. Je recommande systématiquement d’intégrer un code couleur additionnel via des colliers auto-agrippants (scratchs) ou des étiquettes rétro-réfléchissantes à chaque extrémité (et tous les 5 mètres dans les chemins de câbles). Par exemple : rouge pour le réseau de stockage (SAN), bleu pour la production, et jaune pour le réseau de backup. Aucune étude publique ne chiffre sérieusement le gain, et je me méfie des pourcentages qui circulent sur le sujet. Ce que je constate en intervention est plus simple : sur une baie correctement repérée et documentée, l’identification du lien fautif prend quelques minutes ; sur une baie qui ne l’est pas, elle prend la demi-journée, et c’est elle qui constitue l’essentiel du Mean Time To Repair.

Démystifier la « Fibre Noire » (Dark Fiber)

Il est indispensable de tordre le cou à une confusion courante : la « fibre noire » n’est pas un câble dont la gaine serait de couleur noire. Le terme « Dark Fiber » désigne une fibre optique physiquement installée par un opérateur, mais qui est « non éclairée » (inactive). L’entreprise loue ce support physique nu et y connecte ses propres lasers (SFP/SFP+) à chaque extrémité. L’intérêt stratégique est immense : une autonomie réseau totale et un débit illimité (dépendant uniquement du matériel de l’entreprise). Par ailleurs, contrairement aux vulnérabilités logicielles des réseaux mobiles que j’aborde dans mon analyse sur les codes USSD et écoutes téléphoniques, la fibre noire point-à-point offre la sécurité physique la plus élevée possible contre les interceptions tierces.

Le génie civil et le grillage avertisseur vert

Enfin, le code couleur s’étend au-delà du bâtiment, directement dans le sol. Lors des travaux de déploiement extérieur, la norme NF EN 12613, mise à jour en 2021, fixe la correspondance entre la couleur du grillage avertisseur et le type de réseau, ainsi que sa hauteur de pose au-dessus du fourreau, comprise selon les cas entre 20 et 30 centimètres. Pour les réseaux de télécommunications optiques, ce grillage est obligatoirement Vert (le rouge étant réservé à l’électricité, le jaune au gaz). C’est la dernière barrière de sécurité pour éviter qu’un coup de pelleteuse ne coupe une liaison stratégique de l’entreprise.

Conclusion

La normalisation colorimétrique de la fibre optique (TIA-598, code FOTAG et code Orange, distinctions UPC/APC) est l’ossature qui maintient la fiabilité de nos réseaux mondiaux. En tant que professionnel de l’IT, comprendre ce langage visuel n’est pas une option : c’est la garantie d’une infrastructure pérenne, scalable, et protégée contre les erreurs fatales d’atténuation. Que vous gériez le datacenter d’une multinationale ou le brassage d’une PME, le respect de ces codes est le premier pas vers une véritable résilience numérique.

Sources et références

• TIA-598 (Telecommunications Industry Association) : code couleur des gaines et des brins optiques
• Code FOTAG IEEE 802.8 : séquence des 12 couleurs de fibres et de micromodules
• Identification standardisée des PTO en fibre optique : ressource pédagogique publiée sur le portail national STI d’Éduscol, dont sont issus le code couleur propre à Orange, la règle du vert clair sur micromodule, le système de rang et la syntaxe de l’identifiant de ligne
• ARCEP, système d’identification standardisé des lignes FTTH en vigueur depuis janvier 2013 (format OO-XXXX-XXXX/C)
• NF EN 12613, version 2021 : dispositifs avertisseurs à caractéristiques visuelles pour ouvrages enterrés, couleurs et hauteurs de pose
