Derrière chaque perte de paquets, chaque instabilité réseau ou chaque panne inexpliquée de dispositif PoE (Power over Ethernet), se cache souvent un coupable silencieux : une erreur de couche 1. En tant qu’expert en infrastructure, j’ai vu d’innombrables projets de transformation digitale freinés par un câblage physique négligé. L’ordre des couleurs d’un connecteur RJ45 n’est pas une simple convention esthétique, c’est une ingénierie électromagnétique stricte conçue pour annuler la diaphonie et maximiser le débit. Dans ce guide, je décrypte les standards mondiaux et vous partage les méthodologies de sertissage professionnelles utilisées pour garantir des performances réseau Gigabit sans la moindre faille.
Comprendre les standards mondiaux : T568A vs T568B
Pour comprendre l’importance du code couleur, il faut remonter aux origines des normes édictées par l’alliance TIA/EIA (Telecommunications Industry Association / Electronic Industries Alliance). Le principe fondamental d’un câble à paires torsadées est purement électromagnétique : la torsion précise des fils de cuivre crée un bouclier naturel qui annule les interférences électromagnétiques (EMI). Adopter un standard unique pour toute une infrastructure réseau est la règle d’or numéro un pour assurer la pérennité et la maintenabilité d’un système informatique.
La norme T568B : le standard de facto dominant en France et en Europe
Si vous devez retenir une seule norme aujourd’hui, c’est la T568B. Elle représente aujourd’hui plus de 95% des installations commerciales, industrielles et domestiques modernes, particulièrement en France et dans le reste de l’Europe. Ce n’est pas qu’elle soit techniquement supérieure à son homologue en termes de vitesse de transmission, mais son adoption massive en a fait le standard de facto.
L’avantage majeur de standardiser l’ensemble de votre infrastructure (des panneaux de brassage dans la baie serveur jusqu’aux prises murales) exclusivement sur le T568B réside dans la maintenance. Un technicien ou un ingénieur système qui intervient sur votre réseau gagnera un temps précieux s’il sait que l’intégralité du bâtiment respecte scrupuleusement cette norme. L’uniformité est le pilier d’une gestion IT efficace.
La norme T568A : l’héritage historique et les cas d’usage spécifiques
Historiquement, la norme T568A a été introduite pour assurer une rétrocompatibilité avec les anciens systèmes de télécommunications vocales (notamment les réseaux téléphoniques USOC). Aujourd’hui, son utilisation est extrêmement restreinte. On la retrouve principalement dans les vieilles installations téléphoniques ou au sein de contrats gouvernementaux fédéraux nord-américains (qui exigent parfois encore la spécification T568A par pure bureaucratie).
Le danger ultime dans la gestion d’une infrastructure est le mélange des deux standards. Si vous sertissez une extrémité de votre câble en T568A et l’autre en T568B, vous créez involontairement un « câble croisé ». Sur des équipements réseau mal configurés ou anciens, cela se traduira immédiatement par un lien mort et une panne réseau indétectable visuellement.

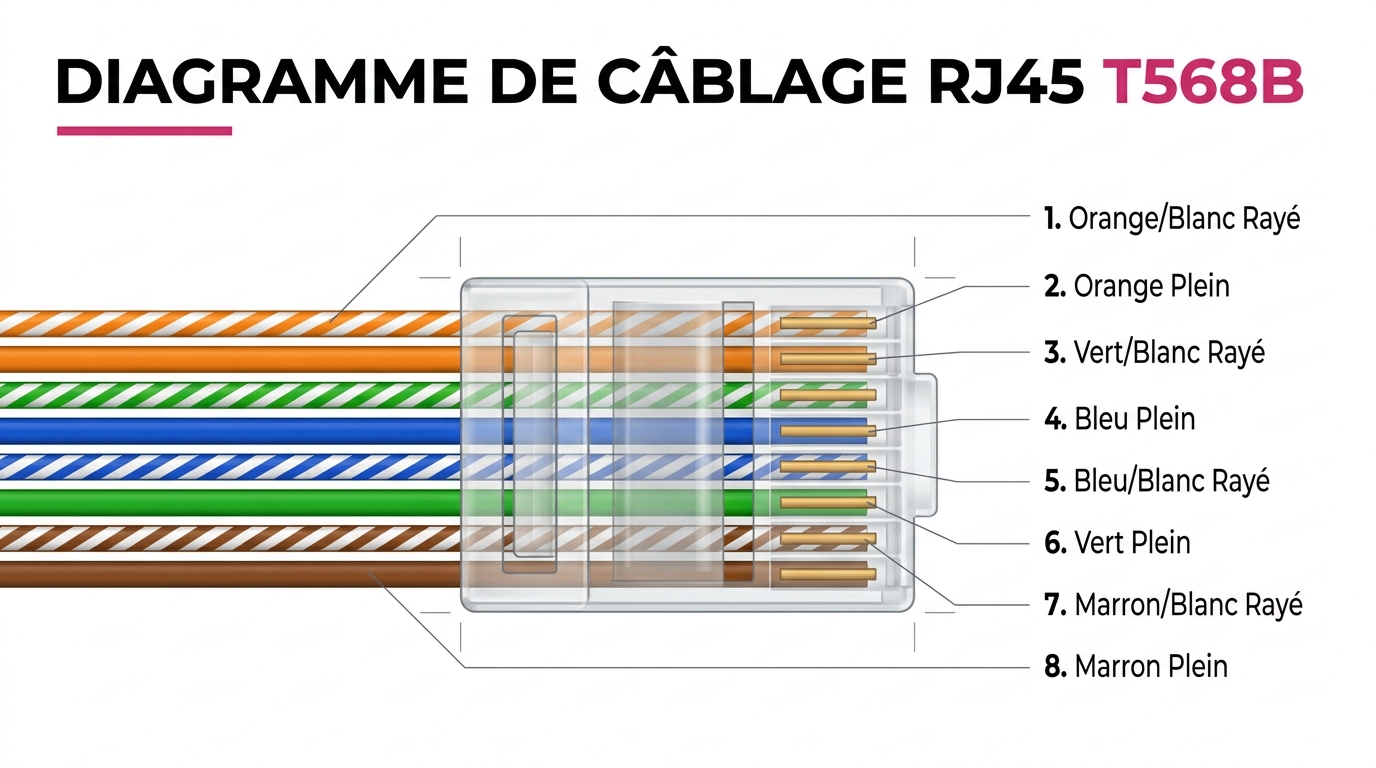

Le schéma exact du code couleurs RJ45 (Câble droit T568B)
Mémoriser le plan de câblage exact, de la broche 1 à la broche 8, est la base absolue de toute intervention réseau. Lorsqu’on intervient en urgence dans une salle serveur sombre, il n’y a pas toujours le temps de chercher un schéma sur son smartphone. La règle de lecture est universelle : le connecteur RJ45 doit être tenu face à vous, les contacts dorés (pins) vers le haut, et la languette de verrouillage (ergot) vers l’arrière et le bas.
L’anatomie d’un câble Ethernet : de 100 Mbps au Gigabit
Un câble réseau de Catégorie 5e, 6 ou 6a contient 4 paires de fils torsadés, soit 8 fils au total. Dans une configuration réseau ancienne en 10/100 Mbps (Fast Ethernet), seules deux paires sont réellement utilisées pour la transmission (TX) et la réception (RX) des données. Ces signaux transitent exclusivement par les broches 1, 2, 3 et 6.
Cependant, avec l’avènement du Gigabit Ethernet (1000BASE-T) et du PoE, la donne a changé. Le réseau Gigabit utilise simultanément les 4 paires (les 8 fils) de manière bidirectionnelle. Une seule broche mal sertie sur les 8 suffit à faire effondrer votre connexion de 1000 Mbps à 100 Mbps, voire à couper totalement l’alimentation de vos équipements.
Tableau de référence : Code couleurs RJ45 strict – Norme T568B
Voici le tableau de référence strict à appliquer de gauche à droite pour un câblage droit en norme T568B. C’est l’ordre exact dans lequel les fils doivent être insérés dans le connecteur en plastique transparent.
| Broche (Pin) | Couleur du fil (T568B) | Rôle principal (Gigabit / PoE) |
|---|---|---|
| Pin 1 | Blanc / Orange | Transmission/Réception (Paire 2) + PoE |
| Pin 2 | Orange | Transmission/Réception (Paire 2) + PoE |
| Pin 3 | Blanc / Vert | Transmission/Réception (Paire 3) + PoE |
| Pin 4 | Bleu | Transmission/Réception (Paire 1) + PoE |
| Pin 5 | Blanc / Bleu | Transmission/Réception (Paire 1) + PoE |
| Pin 6 | Vert | Transmission/Réception (Paire 3) + PoE |
| Pin 7 | Blanc / Marron | Transmission/Réception (Paire 4) + PoE |
| Pin 8 | Marron | Transmission/Réception (Paire 4) + PoE |
Câble droit vs câble croisé : la fin d’un mythe réseau
Il fut un temps où la constitution de son stock de câbles nécessitait une réflexion stratégique : fallait-il plus de câbles droits ou de câbles croisés ? Historiquement, la règle était stricte. Un câble droit servait à relier des équipements de niveaux différents (ex: un PC vers un Switch), tandis qu’un câble croisé était indispensable pour relier des équipements de même niveau (un PC directement à un autre PC, ou un Switch vers un Switch). Cette complexité appartient heureusement au passé.

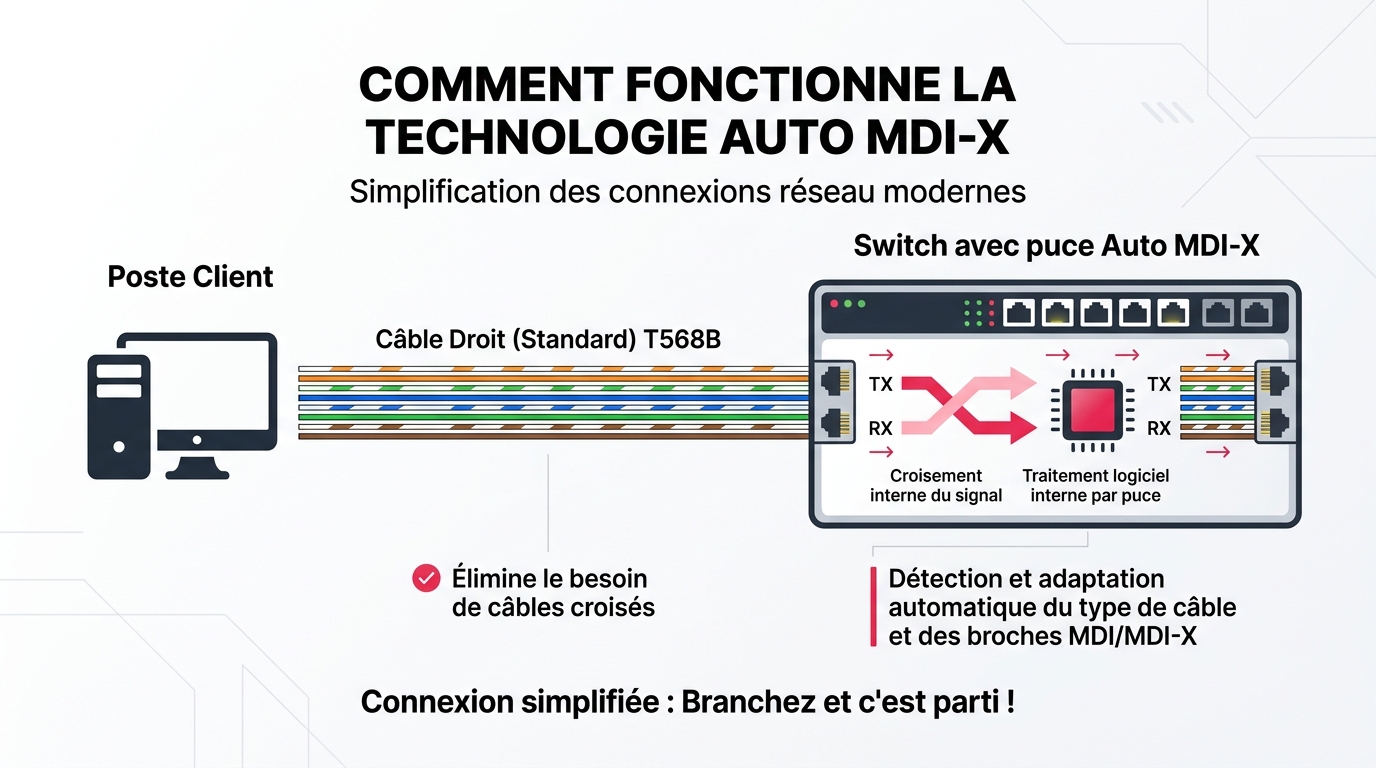

La révolution du protocole Auto MDI-X
Le tournant s’est opéré avec l’intégration massive du protocole Auto MDI-X (Automatic Medium-Dependent Interface Crossover) dans les puces réseau. Aujourd’hui, 99% des cartes mères, routeurs et commutateurs (switchs) Gigabit disposent de cette technologie. Les équipements sont capables d’analyser électriquement la connexion en quelques millisecondes et de croiser le signal de réception et de transmission en interne, de manière totalement logicielle et transparente.
Ma recommandation stratégique en tant qu’expert IT est donc claire et sans appel : câblez 100% de votre nouvelle infrastructure en câble droit (T568B aux deux extrémités). La gestion de votre parc matériel s’en trouvera grandement simplifiée et vous réduirez les risques d’erreur humaine lors des brassages.
Quand faut-il encore utiliser un câble croisé ?
Toutefois, l’expertise implique de connaître les exceptions. Vous aurez besoin d’un véritable câble croisé dans des contextes industriels spécifiques. C’est le cas lors de la maintenance de vieilles machines à commande numérique (CNC), pour l’interconnexion de certains équipements de télécommunication obsolètes antérieurs à 2005, ou lors du dépannage d’anciennes cartes réseau limitées à 10/100 Mbps qui ne gèrent pas le protocole Auto MDI-X.
Tutoriel de sertissage : méthodologie technique pour un connecteur parfait

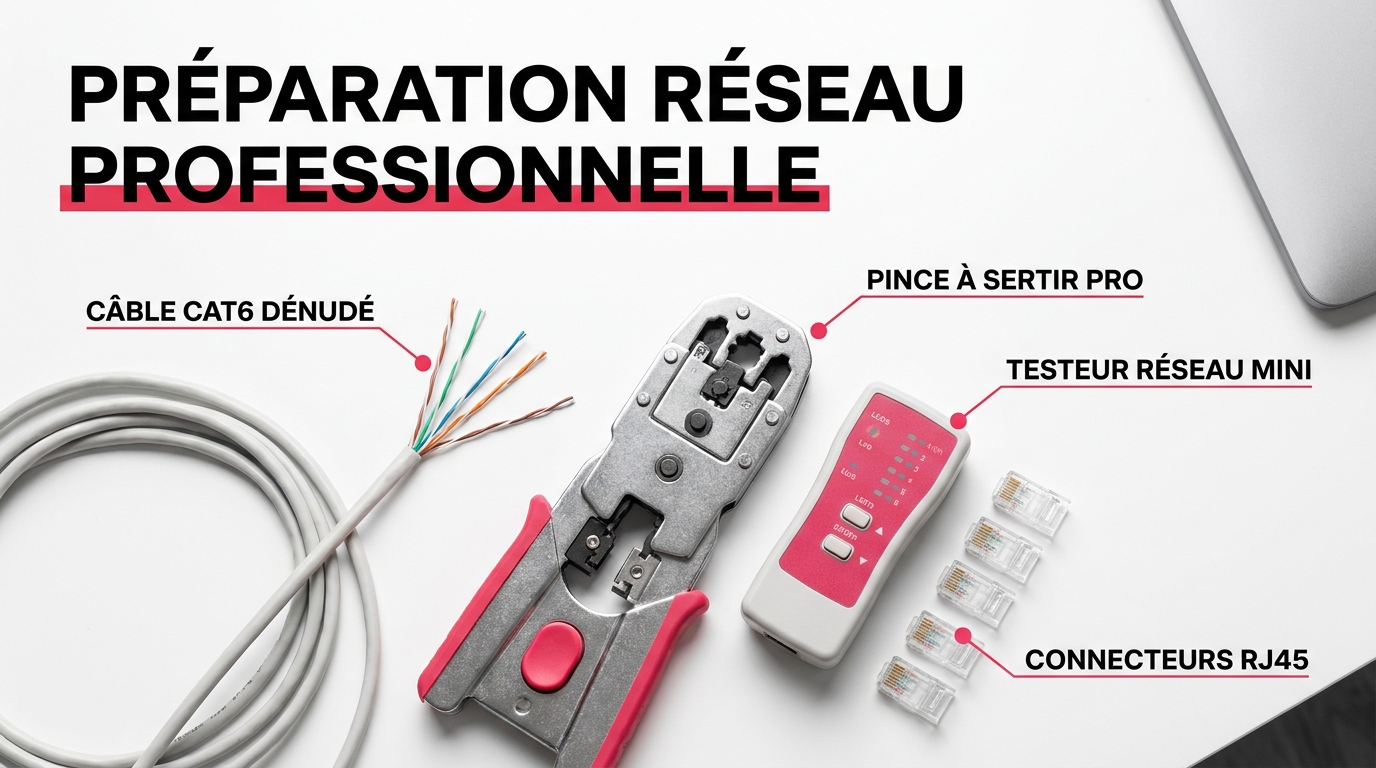

Posséder une pince à sertir hors de prix ne fait pas de vous un expert réseau. J’insiste toujours sur ce point lors de la formation des équipes techniques : la phase de préparation et d’alignement représente 90% de la réussite d’un sertissage. Un câble mal préparé subira inévitablement des pertes d’atténuation. Pour opérer, munissez-vous d’un câble cuivre pur, d’une pince à sertir professionnelle, d’une pince coupante de précision à bords plats et d’un testeur RJ45.
Recommandation Matériel : Le piège des câbles CCA (Copper Clad Aluminum)
Avant même de dénuder votre premier centimètre, je dois vous alerter sur le fléau des câbles « CCA » (Aluminium recouvert de cuivre). Ces rouleaux sont souvent vendus à des prix défiant toute concurrence sur internet. L’aluminium est rigide, se casse facilement lors du sertissage ou des torsions, et surtout, il présente une résistance électrique élevée. Si vous y faites transiter du PoE (pour une caméra ou un point d’accès Wi-Fi), l’aluminium va chauffer, risquant de créer des micro-coupures voire un départ d’incendie dans vos goulottes. Exigez toujours la mention 100% Bare Copper (Cuivre Nu) de Catégorie 6 ou 6a.
Étape 1 : Le dénudage et le détorsadage mesuré
Commencez par retirer la gaine extérieure en PVC ou LSZH sur environ 2 à 3 centimètres maximum. Si votre câble possède une armature centrale en plastique (le croisillon ou « spline », courant sur le Cat6), coupez-la à ras sans entailler la gaine des paires de cuivre.
L’art de cette étape réside dans le détorsadage. C’est ici que les erreurs se paient cher. Il ne faut jamais détorsader les fils sur une longueur supérieure à 1,3 centimètre (un demi-pouce). Les torsades sont le seul rempart physique de votre câble contre les interférences radiofréquences de l’environnement. Plus vous lissez les fils sur une longue distance, plus vous dégradez le signal.
Étape 2 : L’alignement et la coupe droite
Assouplissez les fils en les pinçant légèrement entre votre pouce et votre index pour enlever la courbure naturelle du cuivre. Placez-les en éventail puis alignez-les scrupuleusement selon le standard T568B : Blanc/Orange, Orange, Blanc/Vert, Bleu, Blanc/Bleu, Vert, Blanc/Marron, Marron.
Une fois parfaitement alignés et plaqués les uns contre les autres, utilisez votre pince de précision pour effectuer une coupe strictement perpendiculaire, à environ 1,5 centimètre de la lisière de la gaine extérieure. Si la coupe est en biais, certains fils ne toucheront pas le fond du connecteur RJ45, rendant le sertissage obsolète.
Étape 3 : L’insertion et le test de validation
Glissez délicatement la nappe de 8 fils dans le connecteur RJ45 (ergot vers le bas, contacts vers vous). Poussez fermement jusqu’à sentir une butée. Regardez le nez du connecteur par transparence : vous devez voir l’éclat cuivré des 8 fils qui touchent le fond du plastique. Insérez le connecteur dans votre pince et serrez d’un geste ferme et continu jusqu’au déclic.
Check-list qualité : Les 5 points de contrôle d’un sertissage RJ45 réussi
- 1. Sécurité de la gaine : La gaine extérieure (grise/noire) doit impérativement être rentrée à l’intérieur du connecteur et écrasée par la languette de rétention pour garantir la solidité mécanique.
- 2. Limite de détorsadage : Les paires de fils ne sont pas détorsadées sur plus de 13 millimètres à l’intérieur du connecteur.
- 3. Contact au fond : Les 8 sections de cuivre sont parfaitement visibles de face, appuyées contre l’extrémité du bloc transparent.
- 4. Poinçonnage : Les contacts dorés ont bien été enfoncés symétriquement et ont percé la gaine isolante de chaque petit fil de couleur.
- 5. Validation électrique : Le passage au testeur RJ45 confirme un signal séquentiel parfait de la broche 1 à 8 (et la broche ‘G’ ou Ground si vous utilisez du câble et des fiches blindés FTP/STP).
Les erreurs de câblage fréquentes et leurs impacts sur les performances
Dans mon métier, l’investigation réseau s’apparente souvent à un audit de sécurité informatique approfondi. Tout comme je recommande de vérifier rigoureusement l’intégrité de vos terminaux mobiles (je vous invite d’ailleurs à lire mon guide technique sur les codes USSD pour savoir si un téléphone est sous écoute), je vous exhorte à auditer la couche physique de votre infrastructure IT. Un câble mal serti est un tueur de productivité sournois : il « semble » fonctionner, les voyants s’allument, mais il bride silencieusement tout le réseau.
Le syndrome du « Gigabit dégradé »
L’erreur la plus frustrante que je rencontre lors d’audits d’entreprises est le syndrome de la connexion bridée. Imaginez une entreprise qui investit des milliers d’euros dans des switchs fibre et des routeurs haut de gamme, mais dont les transferts de fichiers plafonnent à 11 Mo/s. L’explication ? Un seul petit fil mal serti sur la broche 4, 5, 7 ou 8 d’un câble dissimulé dans le mur. L’équipement détecte la défaillance d’une paire et procède automatiquement à un fallback (repli) de sécurité, dégradant la connexion de 1000 Mbps à un piteux 100 Mbps.
Les risques liés au PoE (Power over Ethernet)
Le Power over Ethernet, qui alimente aujourd’hui caméras IP de vidéosurveillance, bornes Wi-Fi 6 et téléphones VoIP, transporte un courant continu pouvant aller jusqu’à 90 Watts (PoE++ / 802.3bt). Si le sertissage est imparfait, la surface de contact entre la broche dorée et le fil de cuivre est réduite. Cette résistance accrue génère une chauffe anormale au niveau du port du switch, créant des micro-coupures électriques qui feront rebooter vos points d’accès en boucle de façon totalement aléatoire.
La diaphonie (crosstalk) ou l’ennemi invisible
Connu sous le terme technique NEXT (Near-End Crosstalk), ce phénomène se produit lorsque les champs magnétiques de deux paires adjacentes interfèrent l’un avec l’autre. La cause première est presque toujours un détorsadage excessif des paires lors du sertissage manuel. La nappe de fils lisses à l’intérieur du connecteur agit alors comme une micro-antenne qui capte et émet du « bruit » électromagnétique. Le switch détecte ce bruit comme des erreurs de trame (CRC errors) et demande la retransmission des paquets en permanence, ce qui fait chuter drastiquement le débit net utile ressenti par l’utilisateur.
Conclusion
La performance fulgurante de vos applications Cloud et la fiabilité de vos communications unifiées reposent littéralement sur 8 fils de cuivre ne dépassant pas le demi-millimètre de diamètre. Maîtriser le code couleur RJ45 en norme T568B et appliquer une méthodologie de sertissage millimétrée n’est pas qu’un détail d’électricien, c’est l’acte fondateur d’une infrastructure IT robuste. En investissant dans des outils de qualité, en bannissant les câbles bas de gamme CCA et en respectant les règles électromagnétiques de torsade, vous éliminerez à la source 80% des instabilités réseau de niveau matériel.
Avez-vous déjà rencontré des problèmes de bridage réseau à 100 Mbps à cause d’un connecteur RJ45 mal serti ? Partagez vos retours d’expérience et vos meilleures astuces de câblage dans les commentaires.
