Il circule beaucoup d’approximations sur ce sujet, alors posons la règle exacte tout de suite : ce n’est pas un seuil magique de 27°C qui tue votre matériel, c’est la loi d’Arrhenius. En électronique, la règle des 10 degrés veut qu’un composant vieillisse environ deux fois plus vite à chaque tranche de 10°C au-dessus de sa température nominale. Passer une baie de 22°C à 32°C ne dégrade pas les performances du jour au lendemain, mais divise en pratique par deux la durée de vie utile de vos condensateurs et de vos blocs d’alimentation. Face au risque de surchauffe et de ralentissements matériels (le fameux thermal throttling), la simple ouverture des portes ne suffit plus. Entre les blocs professionnels 1U intégrés et les montages sur-mesure pour les environnements de bureau, la gestion thermique est une science précise. Voici mon analyse technique détaillée pour choisir, dimensionner et installer la solution de refroidissement la plus adaptée à votre baie.
Les enjeux critiques de la gestion thermique dans un rack
L’accumulation inévitable de chaleur générée par la concentration d’équipements actifs dans un espace confiné est le premier ennemi de votre infrastructure. Switchs PoE, onduleurs, routeurs et serveurs dégagent tous des calories en continu. Si cette énergie thermique n’est pas évacuée, elle crée un microclimat destructeur à l’intérieur de la baie. Comprendre ces enjeux est fondamental avant même d’envisager l’achat d’un système de ventilation.
L’impact thermique sur la pérennité du matériel
La chaleur agit comme un poison lent sur l’électronique. Sur le long terme, elle provoque l’usure prématurée des condensateurs des cartes mères et des blocs d’alimentation. À court terme, un pic de chaleur entraîne des coupures inopinées par mise en sécurité des systèmes, et une perte drastique de performances réseau liée au bridage thermique (le processeur d’un routeur ou d’un switch abaisse volontairement sa fréquence pour refroidir). C’est particulièrement vrai pour les unités de stockage denses ; comme je l’analyse souvent dans mes comparatifs techniques, le choix entre un SSD et un HDD influence non seulement les performances, mais aussi la tolérance à la chaleur d’un serveur NAS installé dans votre baie.
Le référentiel ASHRAE et les spécificités des baies
Dans l’industrie informatique, on ne navigue pas à vue. L’ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers), via son comité technique TC 9.9, publie le référentiel que tout le secteur utilise. Il définit une plage recommandée de 18°C à 27°C en entrée d’air des équipements, et une plage admissible qui s’étend de 15°C à 32°C pour la classe A1, la plus contraignante, jusqu’à 40°C ou 45°C pour les classes A3 et A4 conçues pour le refroidissement par air extérieur. Deux points que l’on oublie systématiquement : ces valeurs se mesurent à l’aspiration de l’équipement, pas au milieu de la pièce ni en haut de la baie, et la plage admissible n’est pas un objectif, c’est une tolérance dans laquelle le constructeur garantit encore le fonctionnement. Il faut d’ailleurs distinguer deux scénarios : une baie de brassage passive (uniquement des panneaux de câblage) ne nécessite généralement qu’une aération naturelle. En revanche, une baie serveur active, avec sa densité de puissance, exige impérativement une évacuation forcée. Au-delà de la plage recommandée, la dégradation n’est pas linéaire mais exponentielle, conformément à la loi d’Arrhenius évoquée plus haut : c’est ce qui explique qu’une baie qui a tenu trois étés à 33°C lâche brutalement au quatrième.
Solutions de ventilation : blocs professionnels 1U vs montages sur-mesure
Le marché propose un panorama varié d’architectures de refroidissement selon la taille de votre infrastructure, votre niveau d’exigence acoustique et votre budget. L’erreur classique est d’acheter un ventilateur au hasard. Il faut analyser vos contraintes réelles pour arbitrer entre les solutions standardisées prêtes à l’emploi et les alternatives sur-mesure.
Les platines de toiture et blocs rackables 1U
Pour les infrastructures standards, les platines de ventilation pour toiture (souvent équipées de 2 à 4 ventilateurs 230V) sont conçues pour extraire massivement l’air par le haut de l’armoire. C’est la solution la plus courante. Cependant, pour une intégration plus modulaire, les blocs rackables 1U (proposés par des constructeurs comme Legrand ou Kimex) sont d’excellentes unités plug-and-play. Faciles à intégrer au milieu des équipements denses, ils offrent souvent des garanties professionnelles de 2 à 3 ans, un critère de fiabilité essentiel pour les environnements de production qui tournent H24. Côté budget, on reste sur des montants très raisonnables : comptez de l’ordre de 80 à 90 € TTC pour un bloc 2 ventilateurs et grossièrement le double pour un kit 4 ventilateurs avec interrupteur et thermostat chez Legrand ou Kimex (relevés effectués en août 2026). Les kits Legrand de la gamme Linkeo intègrent par exemple un thermostat réglable de -10°C à 80°C, ce qui vous laisse largement de quoi caler un seuil de déclenchement pertinent.
L’alternative du montage sur-mesure (12V)
Si votre baie est installée dans un open space ou un bureau, le bruit de turbine des équipements 230V professionnels sera insupportable. L’alternative consiste à réaliser un montage sur-mesure en utilisant des ventilateurs 12V issus du monde PC. Pour donner un ordre de grandeur concret, un Noctua NF-A12x25 PWM en 120 mm délivre 102,1 m3/h pour 22,6 dB(A) à 2 000 tr/min, et descend à 84,5 m3/h pour 18,8 dB(A) avec l’adaptateur bas régime fourni. Vous êtes 20 à 25 dB en dessous d’une platine 230V, pour une trentaine d’euros par ventilateur, plus une alimentation AC/DC 12V à prévoir.
Une limite technique que les tutoriels passent sous silence : un ventilateur de boîtier PC est optimisé pour le débit, pas pour la pression statique. Dès que vous placez une grille, et surtout un filtre à poussière, devant lui, son débit réel s’effondre bien plus vite que celui d’un ventilateur industriel. Si votre baie est filtrée, orientez-vous vers une série haute pression (chez Noctua, la gamme industrialPPC) quitte à perdre quelques décibels, sinon vous obtiendrez une baie silencieuse et mal ventilée. Ce montage demande enfin quelques compétences en câblage. L’utilisation de la matrice impact effort est ici très pertinente : le temps passé à concevoir ce montage sur-mesure vaut-il le gain de silence obtenu par rapport à un bloc 1U immédiat ?
Tableau comparatif : Bloc constructeur 1U vs Assemblage sur-mesure (12V)
| Critère technique | Bloc 1U (Legrand, Kimex…) | Assemblage sur-mesure 12V (ex: Noctua) |
|---|---|---|
| Installation | Plug & Play immédiat (Format 1U standardisé) | Câblage complexe, adaptations physiques requises |
| Alimentation | Directe 230V via PDU | Nécessite un transformateur AC/DC (230V vers 12V) |
| Niveau sonore | Modéré à élevé (généralement 45 à 55 dB) | Très silencieux (souvent inférieur à 25 dB) |
| Régulation thermique | Thermostat souvent intégré de série | Module thermostat tiers à rajouter et câbler |
| Garantie & Support | Professionnelle 2 à 3 ans (échange standard) | Dépend des composants individuels (sans garantie de l’ensemble) |

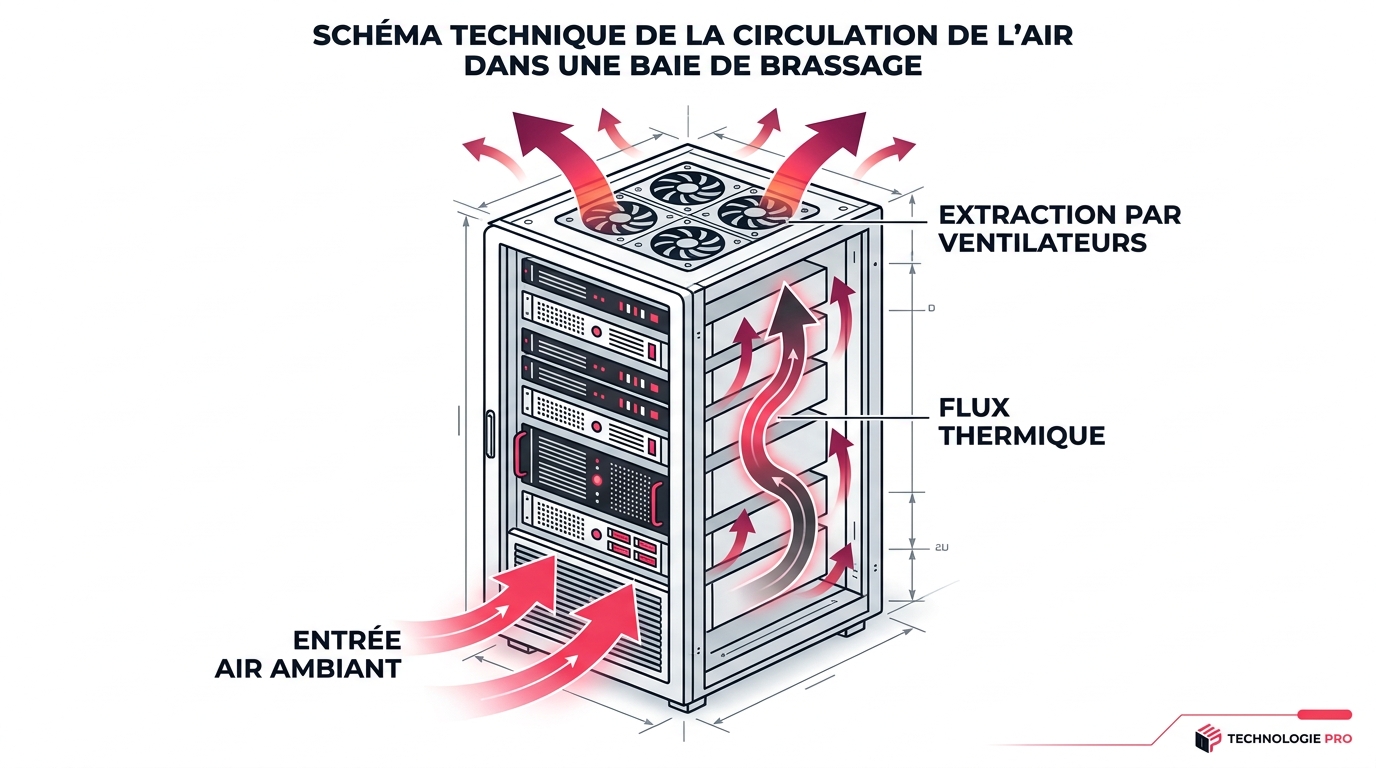

Maîtriser l’Airflow : extraction, flux naturel et agencement interne
Disposer des ventilateurs les plus puissants du marché est totalement inutile si le flux d’air à l’intérieur de la baie est anarchique ou obstrué. La gestion thermique (ou Airflow management) obéit à des règles thermodynamiques strictes qu’il faut respecter pour éviter de créer des « points chauds » (des zones où l’air chaud stagne). C’est l’agencement interne qui dicte l’efficacité de votre ventilation.
Le principe d’extraction thermodynamique
La règle d’or repose sur une loi physique simple : l’air chaud est moins dense que l’air froid, il monte naturellement. Par conséquent, les ventilateurs doivent systématiquement être positionnés en haut de la baie en mode extraction (soufflant l’air vers l’extérieur). Beaucoup font l’erreur d’ajouter des ventilateurs en point bas pour forcer l’entrée d’air frais (intake). Dans une petite baie classique, c’est généralement superflu voire contre-productif : l’extraction mécanique crée une dépression naturelle suffisante pour aspirer l’air frais par les grilles inférieures sans nécessiter de ventilation additionnelle.
La limite de la règle : les équipements soufflent d’avant en arrière
Il faut assortir cette règle d’or d’une réserve importante, sinon vous allez sur-dimensionner la mauvaise chose. Les serveurs, les switchs manageables et la plupart des équipements actifs de rack imposent leur propre flux, et il est horizontal, de la face avant vers la face arrière. Vos ventilateurs de toiture n’y changent rien : ils évacuent l’air chaud déjà rejeté à l’arrière, ils ne refroidissent pas les équipements eux-mêmes.
La conséquence pratique est simple à retenir. Sur une baie murale de brassage ou une petite baie avec quelques équipements passifs et un NAS, l’extraction en toiture est la bonne réponse et elle suffit. Sur une baie serveur dense, le vrai levier n’est pas le ventilateur de toit mais l’organisation du couloir chaud et du couloir froid : équipements tous orientés dans le même sens, arrière de la baie côté extraction du local, et surtout aucune recirculation de l’air chaud vers la face avant. Un client qui installe une platine de toiture sur une baie mal orientée dépense 150 € pour ne rien régler.
L’agencement matériel et le « Cable Management »
Un bon refroidissement passe par une discipline matérielle. Il est crucial d’installer des panneaux obturateurs sur les unités 1U vides. Sans ces caches, l’air frais aspiré contourne les équipements par les espaces vides au lieu de traverser les serveurs et switchs actifs pour les refroidir. De même, la gestion du câblage (utilisation de passe-fils, colliers et goulottes) est primordiale pour éviter que des faisceaux de câbles désordonnés ne fassent barrage à la circulation de l’air à l’arrière des équipements.
Méthodologie : Les 3 règles d’or de l’Airflow dans un rack 19 pouces
- L’extraction prime : Placez toujours l’extraction thermique en point haut absolu (idéalement sur le toit de la baie) pour accompagner la convection naturelle.
- Flux naturel : Permettez à l’air frais d’entrer librement par des grilles d’aération situées en point bas (sur la porte avant ou le socle du châssis).
- Canalisation stricte : Installez des panneaux obturateurs pleins sur tous les emplacements 1U vides en façade. Cela force le flux d’air à traverser l’intérieur des équipements actifs (qui disposent de leurs propres petits ventilateurs internes) plutôt que de les contourner par l’extérieur.

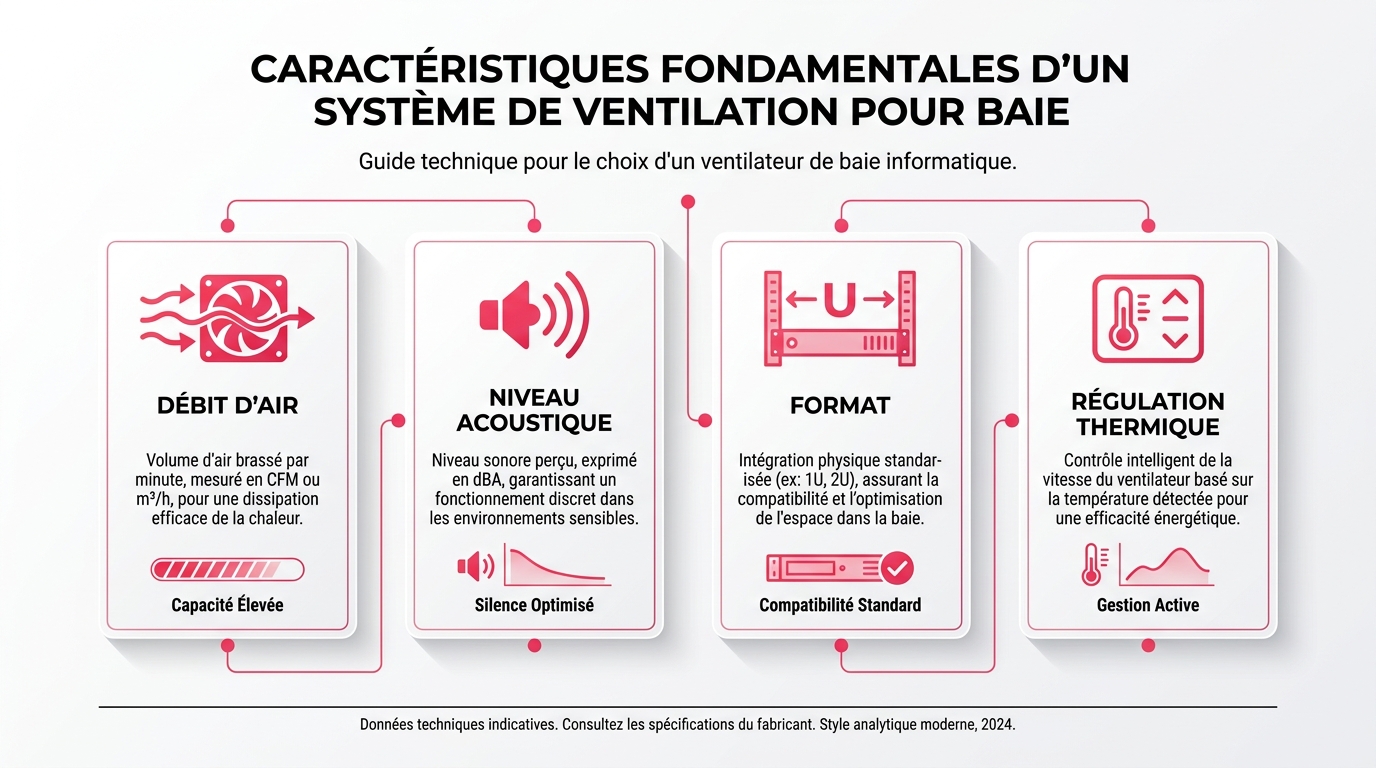

Les 5 critères techniques pour sélectionner sa solution de refroidissement
Avant tout investissement, il faut analyser scrupuleusement les fiches produits. Les fabricants mettent souvent en avant le design ou le nombre de ventilateurs, mais ce sont les spécifications techniques invisibles qui garantissent la pérennité de votre installation. Voici les critères sur lesquels je me base systématiquement lors de mes audits matériels.
Capacité de brassage et confort acoustique
Le premier indicateur est le débit d’air, exprimé en m3/h ou en CFM (1 CFM vaut environ 1,7 m3/h). La règle de pouce du renouvellement d’air, qui consiste à viser un débit horaire égal à soixante fois le volume de l’armoire, a le mérite d’être rapide, mais elle est fausse dès que la charge thermique sort de l’ordinaire : elle ne regarde que le volume et ignore complètement la puissance dissipée.
La formule de dimensionnement thermique réelle tient en une ligne et se déduit de la capacité calorifique de l’air :
Débit (m3/h) = 3,1 × Puissance dissipée (W) / Écart de température admis (°C)
Un exemple concret vaut mieux qu’un long discours. Prenons une baie 42U hébergeant deux serveurs, un switch PoE et un onduleur, soit environ 1 500 W dissipés en continu. Vous acceptez que l’air ressorte 10°C plus chaud qu’il n’est entré : 3,1 × 1 500 / 10 = 465 m3/h. Un bloc de quatre ventilateurs 230V standard, qui plafonne souvent autour de 400 m3/h en débit libre et bien moins une fois la grille et le filtre en place, est donc déjà juste. À l’inverse, une baie de brassage avec 200 W de switchs demande 62 m3/h, et un unique ventilateur silencieux fait parfaitement l’affaire. Faites le calcul avant d’acheter, il prend trente secondes et évite les deux erreurs classiques, le sous-dimensionnement et la sur-ventilation bruyante.
Le second critère, souvent sous-estimé, est le niveau de pression acoustique. Le repère utile n’est pas réglementaire mais ergonomique : les recommandations d’acoustique des locaux de travail situent le confort d’un bureau ou d’un open space entre 35 et 45 dB(A) de bruit de fond. Une platine 230V classique tourne entre 45 et 55 dB(A), donc au-dessus. C’est la raison d’être du montage 12V décrit plus haut, et c’est aussi pourquoi le thermostat est indispensable : mieux vaut 50 dB(A) trois heures par jour l’été que 45 dB(A) en continu toute l’année.
Régulation intelligente, alimentation et mécanique
Je déconseille fortement les ventilateurs qui tournent à plein régime 24h/24. Optez pour une régulation intelligente : un module équipé d’un thermostat permet d’activer la ventilation uniquement au-delà d’un seuil (30°C est un réglage de départ raisonnable, à ajuster ensuite sur vos relevés réels). Le gain n’est pas seulement acoustique : les heures de fonctionnement évitées sont autant d’heures retirées du compteur d’usure des roulements. Vérifiez d’ailleurs le type de roulement : privilégiez les paliers fluides (FDB) ou à double roulement à billes, qui tiennent plusieurs années en service continu. Les roulements à manchon (sleeve bearing), les moins chers, se dégradent nettement plus vite lorsque l’axe du ventilateur est horizontal, la gravité désalignant progressivement l’arbre et chassant le lubrifiant. Traduction concrète pour une baie : un manchon peut à la rigueur passer sur une platine de toiture, où l’axe est vertical, mais il est à proscrire dans un bloc 1U qui souffle latéralement.
Checklist technique : Vérifications de compatibilité avant l’achat
- ✓ Les dimensions du module correspondent-elles précisément à l’entraxe standard de 19 pouces ?
- ✓ Le débit annoncé couvre-t-il le résultat de la formule 3,1 × puissance dissipée (W) / écart de température admis (°C), et le constructeur précise-t-il s’il s’agit d’un débit libre ou sous contre-pression ?
- ✓ Le cordon d’alimentation est-il assez long (minimum 1,5m) pour atteindre sereinement votre bandeau de prises (PDU) ?
- ✓ La visserie spécifique de fixation (écrous cage, vis et rondelles plastiques) est-elle fournie dans le kit ?
- ✓ La profondeur du module 1U ne vient-elle pas bloquer le passage vertical de vos gros torons de câbles réseaux à l’arrière ?
Installation, maintenance et bonnes pratiques d’exploitation
L’efficacité d’un système de ventilation ne s’évalue pas seulement au déballage, mais se maintient dans la durée grâce à une installation soignée et un entretien régulier. Une baie encrassée perd une part significative de sa capacité de dissipation, et le phénomène est sournois : ce n’est pas le ventilateur qui faiblit, c’est le filtre et les grilles qui se colmatent, donc la perte n’apparaît sur aucun voyant. Seul un relevé de température daté vous la montrera, ce qui est précisément l’objet du paragraphe suivant. L’optimisation ne s’arrête pas au branchement de la prise.
Sécurisation électrique et lutte contre la poussière
Raccordez la platine de ventilation sur une prise de votre PDU (bandeau d’alimentation) qui n’est pas branchée sur le circuit de secours batterie de l’onduleur, ou du moins sur un segment non-critique. En cas de coupure de courant prolongée, vous souhaitez que la batterie maintienne vos serveurs en vie, pas vos ventilateurs. Par ailleurs, qui dit aspiration d’air naturel par le bas dit aspiration de poussière. L’installation de filtres lavables derrière les grilles d’aération basses est indispensable pour éviter l’encrassement des composants. C’est d’ailleurs une approche globale : bien équiper son entreprise en matériel, c’est aussi investir dans ces petits accessoires de protection qui prolongent de plusieurs années la vie du matériel lourd.
Maintenance préventive et monitoring proactif
Intégrez le refroidissement dans votre cycle de maintenance préventive semestrielle : nettoyage des grilles à l’air sec et test manuel de déclenchement du thermostat (en utilisant un sèche-cheveux à basse température sur la sonde). Pour les grandes infrastructures, je recommande fortement le monitoring avancé via le déploiement de sondes de température compatibles SNMP. Cela permet à votre système de supervision (type Zabbix, PRTG ou Centreon) de vous envoyer une alerte proactive bien avant que la panne d’un ventilateur n’entraîne l’effondrement thermique de vos serveurs de production. Deux réglages que je pose systématiquement : une sonde en bas de face avant (l’air entrant, la valeur qui se compare aux 18-27°C de l’ASHRAE) et une seconde en haut de face arrière (l’air sortant). Alerte d’avertissement à 27°C en entrée, alerte critique à 32°C, et surtout une alerte sur le delta entre les deux sondes : s’il grimpe alors que la charge est stable, votre filtre se colmate ou un ventilateur est mort, et vous le savez des semaines avant l’incident.
Conclusion
Ne considérez plus la ventilation de votre baie comme un simple accessoire optionnel, mais comme la clé de voûte de la longévité de votre infrastructure réseau. Que vous optiez pour un solide bloc 1U professionnel ou pour un montage 12V ultra-silencieux, respectez toujours les lois de la thermodynamique : l’extraction en point haut et la canalisation des flux par l’obturation des espaces vides. Un investissement initial réfléchi dans un système thermostaté se rentabilisera dès la première canicule évitant la perte d’équipements onéreux.
Pour votre baie informatique, avez-vous privilégié un kit de ventilation standard constructeur ou un système sur-mesure ultra-silencieux ? Partagez vos astuces de gestion thermique dans les commentaires !
