Dans l’atelier, le constat est toujours le même : un Driver Information Module (DIM) qui tombe en panne n’est pas qu’un simple écran de tableau de bord défectueux. C’est un nœud critique du réseau multiplexé du véhicule qui vient de s’effondrer. Son retrait ou sa défaillance paralyse fréquemment d’autres systèmes, allant du verrouillage centralisé au déploiement des airbags. Derrière ces pannes spectaculaires se cachent des vulnérabilités électroniques précises, souvent liées au microcontrôleur. Je vous propose de décrypter ces pannes et de voir pourquoi l’extraction et le transfert de données (le fameux « clonage ») vers une pièce d’occasion est devenu la seule alternative viable, tant techniquement qu’économiquement, face au remplacement standard en concession.
Qu’est-ce qu’un Driver Information Module et pourquoi est-il névralgique ?
L’erreur la plus commune est de considérer le tableau de bord comme un simple périphérique d’affichage passif. Dans l’architecture moderne d’un véhicule, le DIM (Driver Information Module) est un calculateur à part entière, un ordinateur embarqué doté de son propre processeur, de sa mémoire et de ses protocoles de communication.
Il joue un rôle central dans l’architecture électronique en dialoguant en permanence avec le bus CAN (Controller Area Network). Le DIM n’est pas au bout d’un fil ; il fait partie d’un réseau multiplexé complexe (souvent le bus CAN à basse ou moyenne vitesse). Cela crée une forte interdépendance entre les modules. Par exemple, le DIM gère indirectement des signaux critiques : il doit confirmer sa présence au module SRS (Airbag) pour s’assurer que le témoin d’alerte peut s’allumer en cas de crash, et il croise ses données de vitesse avec le module ABS/BCM.
Le problème de fond que je rencontre systématiquement lors des autopsies de ces modules réside dans la conception de la carte mère. Les microcontrôleurs (souvent des puces Motorola/Freescale sur les véhicules des années 2000 à 2015) souffrent d’une grande vulnérabilité thermique. Placés juste derrière le bloc d’instruments, en plein soleil, ils subissent des cycles de chaud/froid extrêmes. Avec le temps, les micro-soudures internes au composant ou sur la carte mère se micro-fissurent, entraînant des pertes de contact électriques invisibles à l’œil nu qui finissent par faire lâcher le module.
Les symptômes techniques d’un DIM en fin de vie
Avant d’incriminer le module central, il faut savoir lire les signes avant-coureurs. Identifier que le problème vient bien de l’unité de calcul du DIM et non d’une simple sonde de température ou d’un capteur ABS défaillant demande un peu de méthode.

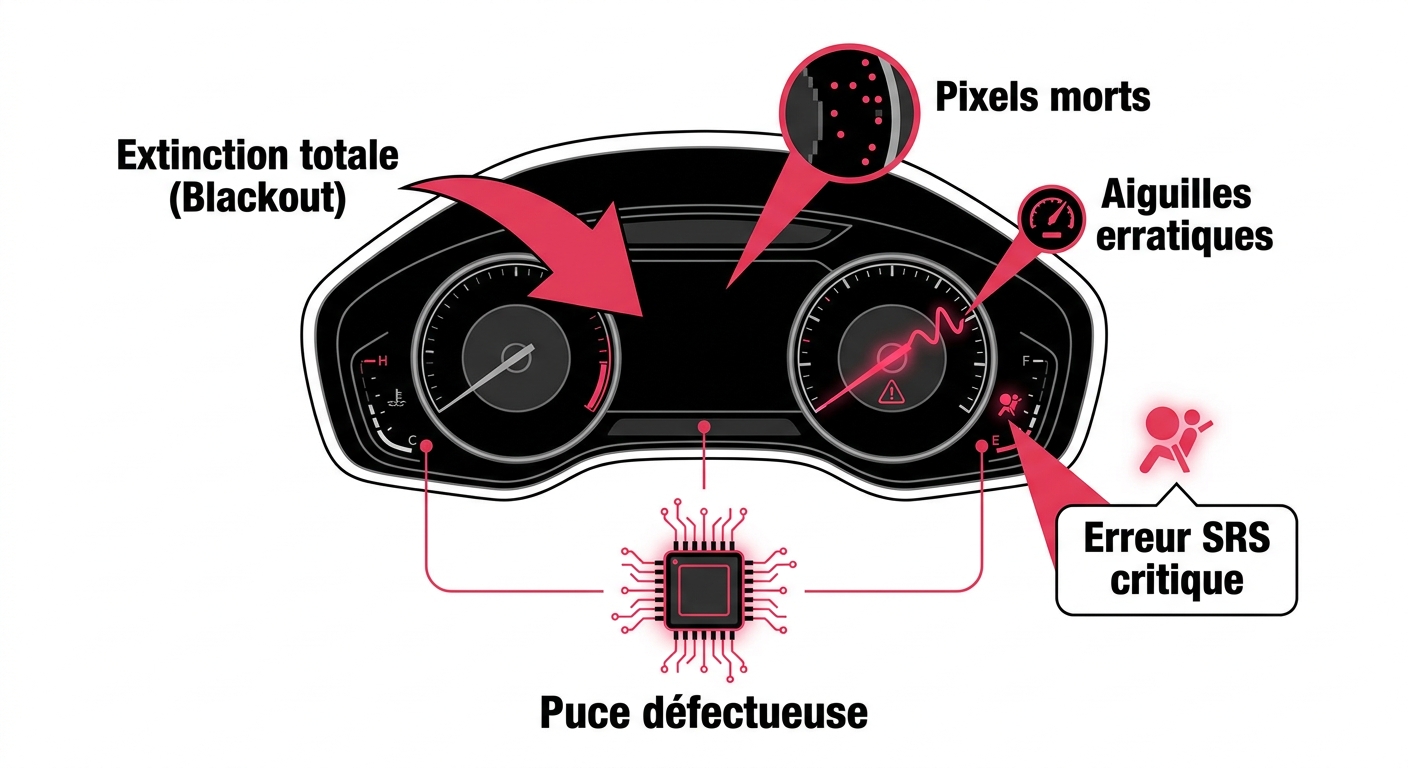

La dégradation d’un DIM suit généralement une courbe prévisible, marquée par plusieurs phases :
- Les anomalies visuelles directes : C’est souvent le premier signe. Vous constatez une perte de pixels sur les écrans LCD, des textes de l’ordinateur de bord qui deviennent brouillés (caractères aléatoires), ou une matrice LED rétroéclairée dont la luminosité vacille.
- Les comportements erratiques matériels : Plus inquiétant, l’horloge interne du processeur commence à décrocher. En roulant à 130 km/h, toutes les aiguilles (vitesse, compte-tours, jauge de carburant) tombent subitement à zéro, avant de remonter quelques secondes plus tard, accompagnées de redémarrages intempestifs du tableau de bord.
- L’apparition de messages critiques trompeurs : Le DIM perdant sa communication avec le réseau, les autres calculateurs paniquent. C’est là qu’apparaît le redouté message « SRS System Service Urgent » ou que les voyants ABS et Check Engine s’allument alors que la mécanique est intacte.
- Le stade final (Blackout) : L’extinction complète et définitive du tableau de bord. Le microcontrôleur ne boote plus. Plus rien ne s’allume, à l’exception parfois du voyant « Check Engine » qui est physiquement câblé en direct sur certains modèles par sécurité.
Méthodologie d’intervention : les étapes de diagnostic indispensables
Face à un tableau de bord éteint, le réflexe naturel (et souvent la pire erreur) est de sortir les tournevis pour démonter le module immédiatement. En tant qu’expert diagnostic, je vous recommande une procédure stricte d’exclusion pour ne pas passer à côté d’une panne périphérique.
- Vérification de l’alimentation primaire : Tout diagnostic électronique commence par la batterie. Une batterie en fin de vie avec d’énormes chutes de tension au démarrage (sous 9.5V) peut empêcher le boot du DIM. Contrôlez également les masses châssis et les fusibles spécifiques situés dans l’habitacle (souvent gérés par le CEM – Central Electronic Module).
- Le passage au scanner OBD2 avancé : Oubliez les lecteurs de codes à 10 euros qui ne lisent que les pannes moteur (codes P). Il faut un scanner capable d’interroger le réseau multiplexé pour lire les codes « U » (Network Communication). Si le CEM renvoie un code type « Perte de communication avec le DIM », le diagnostic se confirme.
- L’identification matérielle : C’est l’étape la plus critique avant tout remplacement. Il ne faut JAMAIS se fier uniquement à l’autocollant physique collé derrière la pièce. Au cours de la vie du véhicule, des mises à jour logicielles ont pu être appliquées en concession. Il faut interroger le module via l’outil de diagnostic (tant qu’il répond encore partiellement) pour extraire la vraie référence logicielle embarquée (Software/Hardware ID).
Check-list avant le retrait de votre DIM
- ✓ Relever les références OBD : Extraire les numéros Hardware/Software exacts via l’outil de diagnostic.
- ✓ Noter le kilométrage : Si l’écran est lisible, prenez une photo du kilométrage exact avant dépose.
- ✓ Photographier les codes : Gardez une trace des codes DTC (erreurs) actifs avant l’intervention.
- ✓ Déconnecter la batterie : Toujours débrancher la borne négative avant de manipuler l’électronique de bord.
- ✓ Anticiper l’immobilisation : Prévoir un lieu de stationnement ultra-sécurisé (vous allez perdre le verrouillage centralisé électronique).
Réparation et transfert de données : le processus de clonage (Plug & Play)
Face à un module définitivement HS, le propriétaire se retrouve dans une impasse financière. L’achat d’un module neuf en concession coûte souvent le prix résiduel du véhicule et nécessite un appairage coûteux via la valise constructeur (car le DIM contient les données de l’antidémarrage et le kilométrage). C’est ici que l’ingénierie inversée offre la meilleure alternative : le clonage matériel.

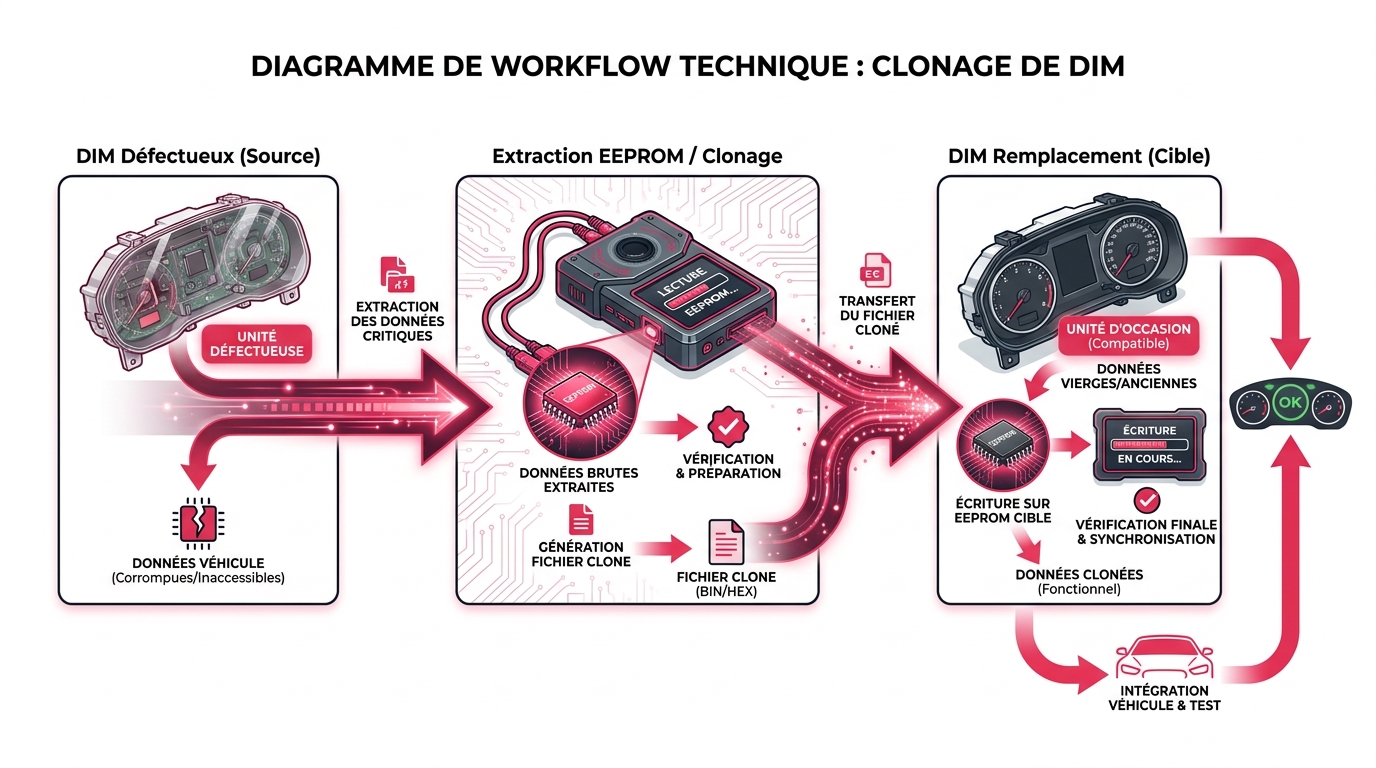

Le principe du transfert logiciel
Le transfert de données consiste à extraire le « dump » de la mémoire non volatile (EEPROM) ou directement depuis la zone de stockage du microcontrôleur de l’unité défectueuse. Même si le processeur est mort, la puce mémoire qui contient l’ADN de votre voiture (VIN, kilométrage, configuration des options, clés cryptographiques de l’antidémarrage) est souvent intacte.
Un technicien spécialisé va dessouder cette puce ou se connecter directement sur les pins de débogage de la carte mère pour en aspirer les données. Ces informations brutes sont ensuite injectées à l’identique dans une unité donneuse d’occasion saine. Le résultat ? Une solution 100% « Plug & Play ». Lorsque vous rebranchez le DIM cloné, le CEM (l’ordinateur central de la voiture) lit la signature cryptographique et pense qu’il s’agit de l’unité d’origine. Aucun recalibrage complexe ni passage à la valise concessionnaire n’est requis.
La règle absolue de la compatibilité matérielle
Attention cependant, le clonage n’est pas magique, il obéit à des règles de l’art strictes. L’unité donneuse d’occasion DOIT avoir exactement le même numéro de référence matériel (Hardware ID) que l’unité d’origine. Pourquoi ? Parce que l’architecture des circuits imprimés évolue. Si vous flashez le logiciel d’un DIM de 2005 sur une carte mère de 2007, le micro-code ne trouvera pas les composants (régulateurs, drivers d’affichage) aux bonnes adresses mémoires.
Les conséquences d’une incompatibilité matérielle sont sévères : rejet brutal par le système antidémarrage (le véhicule ne démarre plus), compte-tours qui tourne à l’envers, ou perte définitive des menus de l’ordinateur de bord.
Comparatif des solutions de remplacement DIM
| Critère technique | Remplacement OEM (Concession) | Réparation électronique (Soudure) | Clonage vers module d’occasion |
|---|---|---|---|
| Coût moyen estimé | 800€ – 1500€ + main d’œuvre | 150€ – 250€ | 200€ – 350€ (pièce d’occasion incluse) |
| Passage à la valise constructeur | Obligatoire (reprogrammation VIN/CEM) | Non nécessaire | Non nécessaire (Plug & Play) |
| Délai d’immobilisation | 2 à 4 semaines (commande usine) | 4 à 10 jours (selon l’atelier) | 3 à 5 jours (envoi de l’EEPROM/Module) |
| Taux de réussite à long terme | 100% (pièce neuve garantie) | Aléatoire (les puces vieillissent) | Très élevé (si donneur compatible) |
Gérer l’immobilisation : astuces de contournement et remise en route
L’envoi de votre DIM en réparation ou au clonage implique de laisser le véhicule « éventré » sans tableau de bord pendant plusieurs jours. D’expérience, cette phase génère des problèmes logistiques inattendus pour les propriétaires, notamment liés à la sécurité du véhicule garé sur la voie publique.
Il y a un effet domino très mal documenté par les constructeurs : l’impossibilité d’utiliser la fermeture centralisée électronique en l’absence du module. Le réseau CAN est un bus linéaire sur lequel chaque calculateur est raccordé en parallèle. Retirer le DIM ne coupe donc pas physiquement le bus, mais sur de nombreux véhicules le tableau de bord sert de passerelle (gateway) entre sous-réseaux ou conditionne la logique de confort : privé de ce nœud, le module gérant les portières ne reçoit plus l’autorisation de verrouillage de la part de la télécommande. Votre voiture reste donc ouverte.
Pour la sécurité physique de votre véhicule, il faut revenir aux fondamentaux mécaniques : 1. Démontez partiellement la garniture intérieure du coffre pour actionner le loquet de verrouillage manuellement. 2. Fermez les portières passagers en appuyant physiquement sur les loquets de l’intérieur. 3. Sortez du véhicule et verrouillez la porte conducteur en utilisant l’insert de clé mécanique caché dans votre télécommande.
Attention au message d’erreur SRS (Airbag)
Retour d’expérience terrain : J’ai vu de nombreux propriétaires s’affoler après avoir remonté un DIM parfaitement cloné, car le message « SRS Urgent » restait allumé. C’est un comportement normal. Si votre tableau de bord affichait cette erreur avant de tomber en panne (ou si vous avez mis le contact sans le DIM branché), ce message d’erreur critique s’est gravé dans la mémoire non-volatile du module Airbag (SDM/SRS). Même avec un DIM fonctionnel de retour, l’effacement manuel des codes (Reset DTC) via un outil OBD avancé sera toujours strictement nécessaire pour éteindre le voyant d’airbag.
Conclusion
La panne d’un Driver Information Module est l’exemple parfait où l’approche systémique est vitale en mécanique moderne. Comprendre que le tableau de bord est le chef d’orchestre de la communication réseau permet d’éviter les faux diagnostics coûteux. Le transfert de données (clonage) s’impose aujourd’hui comme la réponse technologique la plus intelligente, prolongeant la durée de vie des véhicules tout en contournant l’obsolescence programmée et les tarifs prohibitifs des pièces neuves.
Quels symptômes votre tableau de bord a-t-il commencé à afficher avant de rendre l’âme ? Avez-vous réussi à trouver une pièce de remplacement avec un numéro matériel identique pour tenter le clonage ?
